TOPAZ Project-Giàn ba ống chính

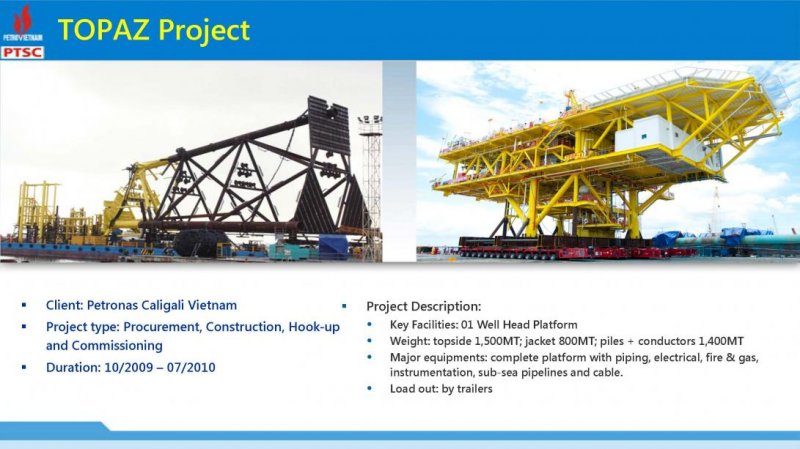

Giàn này được PTSC M&C thi công chế tạo trong khoảng thời gian từ 10/2009 tới 7/2010
bao gồm 01 topside khối lượng 1,500MT và 01 jacket 800MT
Phương pháp loadout là sử dụng trainer



giàn này cũng nhỏ, chắc khoảng 60 mét nước, đúng không admin.
Topside chắc lắp đặt bằng phương pháp floatover đúng không a? chứ 1500MT thì làm gì có cẩu nổi nào cẩu được.



Cái này Chú hỏi mod Tienlv ý, anh tiến làm mảng T&I chắc nắm rõ và chi tiết. ^^



Cu Vương có vẻ khoái vụ " lắp bằng float over" nhỉ, thấy công trinh nào cũng hỏi câu này .
Cái Topside bé tí tẹo thế thì mấy cái cẩu của T&I nhấc phát một. Chỉ khi nào không thể thu xếp được cẩu để lắp theo phương án cẩu nhấc bình thường thì mới dùng float-over thôi.



http://offshore.vn/threads/170?inh-anh-installaton-gian-Topaz-gian-3-chan-
chú Vương không chịu đọc bài trên diễn đàn ah, vào link trên có hình trực quan quá trình installation.



cac bro che em hoi gian 3 chan co loi j so vs gian 4 chan,tai sao ngta ko tke gian 4 chan doi vs KCD nho? ntn



Câu hỏi của bạn nghe đơn giản những không dễ để có thể trả lời
Theo mình người ta sử dụng giàn 3 chân mà không phải giàn 4 chân với kích thước nhỏ là vì:
1/ Chu kỳ dao động riêng của kết cấu nhỏ mảnh sẽ lớn hơn 3s (sẽ phải phân tích động)
2/ Làm giàn 3 chân tiết kiệm chi phí và thời gian
3/ Quy mô giàn (cụ thể là diện tích topside) không cần quá lớn
....
