Tải trọng SKid lên sàn Platform

Thảo luận trong 'Chuyên ngành Offshore' bắt đầu bởi admin, 4/8/12.

  1. admin

    admin Administrator

    Tham gia ngày:
    12/5/12
    Bài viết:
    918
    Đã được thích:
    28
    Điểm thành tích:
    28
    Dear AE,
    Trong phần mềm Sacs 5.3 có cách nhập tải trong là cụm máy móc thiết bị (được gói gọn vào trong một kết cấu gọi là skid).
    Với những thông số như hình đính kèm, có một số thông tin cần tham khảo ý kiến của AE nhà CTB:
    1, Tải trọng tĩnh tải = Tải trọng máy (Thiết bị) + Piping + khối lượng thép Skid
    2, Tải trọng động = ?% tải trọng tĩnh
    Các Bác làm nhiều có kinh nghiệm cho em hỏi luôn là, với một cụm skid chứa máy có trọng lượng 100 tấn thì khối lượng thép làm khung skid, khối lượng piping đi cùng là khoảng bao nhiêu % của 100 tấn?
    3, Tải trọng theo phương Fx, Fy thường sẽ bằng % theo phương Fz ( trong đó Fz là khối lượng của cả cụm skid bao gồm nhưng không giới hạn: Piping, Electrical, khối lượng kết cấu...)

  2. hoangtu

    hoangtu Moderators Thành viên BQT

    Tham gia ngày:
    20/5/12
    Bài viết:
    670
    Đã được thích:
    46
    Điểm thành tích:
    28
    Hinh nhu khong phai nhap gia tri Fy va Fx dau. ;))

    Chỉnh sửa cuối: 7/8/12
  3. BrianNg

    BrianNg Moderators

    Tham gia ngày:
    24/5/12
    Bài viết:
    349
    Đã được thích:
    11
    Điểm thành tích:
    18
    Hi Admin,
    1. Thông thường mình nên chia tải trọng thiết bị ra thành dry weight & content weight hoặc dry weight & operating weight dựa trên equipment list để dễ dàng làm các bài toán pre- & in-service admin ạ.
    2. Tải trọng động chỉ áp dụng cho các thiết bị động như là generator, pump, v.v.. và với những thiết bị này cần có tính toán cục bộ kết cấu bên dưới thiết bị có kể đến cộng hưởng trong quá trình hoạt động. Bạn có thể sử dụng module Dynamic Response trong SACS để giải quyết bài toán này.
    Bạn có hỏi rằng với 1 cụm thiết bị thì piping đóng bao nhiêu % trong tổng trọng lượng thiết bị, cái này khó trả lời lắm bạn ạ, kinh nghiệm đến bao nhiêu đi nữa thì cũng không thể trả lời được một con số gần đúng cho bạn áp dụng đâu vì mỗi một thiết bị lại có cấu tạo khác nhau và do đó các thành phần piping, pressure vessl body, Instrumentation, cable tray, support, etc. trên đó lại khác nhau. Ví dụ với production separator thì phần mechanical lại chiếm tỷ lệ chính và piping cũng chỉ chiếm rất ít thôi, nhưng nếu là 1 cái E-house thì phần mechanical lại rất ít và chủ yếu là structural/architect & instrumentation/control/HVAC
    3. Tải trọng lên các phương X & Y đối với thiết bị là không có trừ trường hợp đó là rotating equipment (thì đã có bài toán nói trên rồi), tải trọng gió lên thiết bị trong giai đoạn vận hành cũng ít khi được kể tới. Chỉ có thành phần tải trọng ngang lớn nhất phải kể tới (nếu cần) là tải trọng động đất.
    Have fun!

  4. NoName

    NoName Member

    Tham gia ngày:
    20/7/12
    Bài viết:
    637
    Đã được thích:
    19
    Điểm thành tích:
    18
    1. Tải trọng thiết bị thường có 02 giá trị : Dry & Wet weight lấy từ Vendor data/Equip Specification data sheet. Khối lượng này đã bao gồm khối lượng thiết bị, skid, đường ống,điện ở trên thiết bị - đính kèm.
    2. Nếu khi tính thiết bị cả 01 cụm tích hợp thì gọi ông piping/điện ngồi vào thiết kế sơ bộ hệ thống, dựa vào đó để ước lượng khối lượng của phần này.
    3. Tải trọng phương x và y tính trong trường hợp thiết bị nằm trên phương tiện di chuyển (ví dụ máy/thiết bị nằm trên giàn tự nâng/tàu/sà lan trong trường hợp đang di chuyển/ kéo đi) hoặc tải trọng gió (đối với các thiết bị ở ngoài trời) hoặc các thiết bị gây ra tải trọng động (các phương x,y) trong quá trình vận hành hoặc động đất nếu có.
    4. Phần tải trọng động trong Sacs thường dùng để phân tích kết cấu cục bộ của skid hoặc foundation cho các thiết bị động như máy phát, máy bơm kiểu pittong, máy nén, máy bơm khoan,... để tính đến khả năng cộng hưởng của dao động kết cấu. Dùng module: Engine/Compressor vibration để tính toán (hoặc Dynpac Module).

  5. BrianNg

    BrianNg Moderators

    Tham gia ngày:
    24/5/12
    Bài viết:
    349
    Đã được thích:
    11
    Điểm thành tích:
    18
    Có lẽ bác Noname nói về các version cũ của SACS rồi, hiện nay module dùng để tính kết cấu có kể đến cộng hưởng của các thiết bị động được tích hợp trong module Dynamic Response (Force driven analysis) rồi.
    Tải trọng thiết bị thì độ chính xác cũng phụ thuộc vào giai đoạn, giai đoạn FEED tải thiết bị dựa vào kết quả sizing từ bên process, sau đó mô hình 3D (PDMS, Smart) và làm estimate ra trọng lượng thiết bị. Đến giai đoạn thiết kế chi tiết đã có vendor data thì cập nhật dựa trên vendor data này.

    Chỉnh sửa cuối: 7/8/12
  6. admin

    admin Administrator

    Tham gia ngày:
    12/5/12
    Bài viết:
    918
    Đã được thích:
    28
    Điểm thành tích:
    28

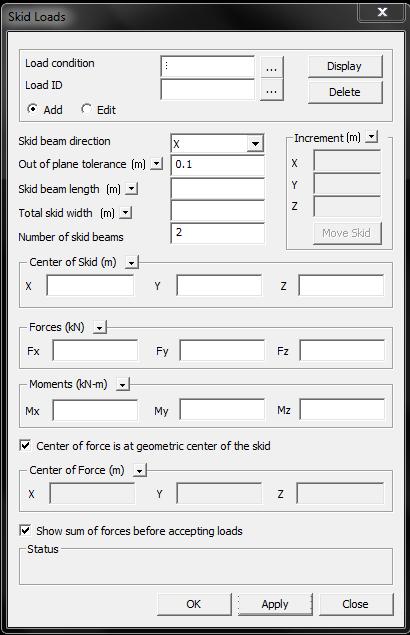

    Show cho AE hình ảnh về cụm thiết bị skid cho dễ hình dung.
    Đây là dạng kêt cấu thường gặp trong các thiết bị máy móc sử dụng trên topside.
    [​IMG]
