Hom nay e bao ve do an thi cong da bi thay hoi cau ve quy trinh han ong,cau nay duoc ae danh gia la rat kho. E chi biet la han ong giao nhau thi ngay xua van phai xac dinh giao tuyen bang cach lay 2 ong giay roi lay duong giao ve phan len ong roi han cung nhu cat ong.Nhung bay jo da dc thuc hien boi phan mem do cac a o Vietsov nghi ra,nen qua day e muon cac tien boi, dac biet la Mr.adata chi ro cho bon e duoc biet them,ca phan mem hien nay lan cach han thu cong ngay xua.Thanks!
Hello, Về qui trình hàn thì tùy từng loại vật liệu cần hàn và dạng mối hàn thì sẽ có qui trình hàn khác nhau. Về qui trinh hàn thì thông thường bên cơ khí hay hỏi chứ ? Em nhắc tới giao tuyến rồi phần mềm thì chắc là không phải muốn hỏi về qui trình hàn rồi, chắc là các thày muốn hỏi về cách xác định profile đầu ống? hoặc là cách vát mép đầu ống (Bevelling) phục vu cho việc hàn? Còn về phần mềm xác định profile và Bevel đầu ống thì ở OCD-VSP trước có nguời viết ra autolip để triển khai profile (nó là một cái tool nhỏ cài vào autocad) và Bevel thì vẽ thủ công. Gần đây Mr Đạt cải tiến Bocad để xuất tự động ra shopdrawing thì profile/Bevel cũng xuất luôn từ Bocad rồi. Ku Vương viết không dấu nên anh cũng ko hiểu lắm về câu hỏi.
Vâng,e cũng hiểu qua rồi.hôm qua đúng thầy hỏi e câu quy trình hàn mà.câu này thật sự là e ko ngờ tới.ngồi nghĩ mãi mới nói được mấy câu.câu này chắc phải học thêm lớp hàn nữa.đúng là việc xác định giao tuyến đấy là rất cần thiết cho việc hàn.mà hồi xưa xác định nó bằng cách thủ công là vẽ lên tờ giấy rồi áp nó lên ống lấy phấn vẽ theo đường đó trên ống,chắc là mình vạch đường ra cho bọn thợ hàn nó hàn.ma giao tuyến này là đường bậc 4,giống như mông hình họa thì nó là hình hạt đậu,phức tạp thật.

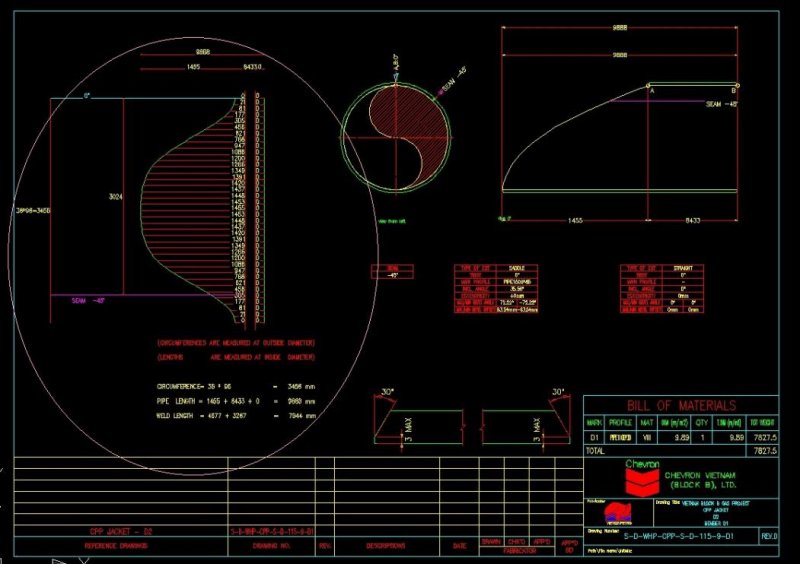

Vương em, Trước hết anh nhắc lại rằng mấy thứ đang đề cập là không phải qui trình hàn, mấy tháng nữa em đi làm sẽ biết. Còn hỏi về qui trình hàn thì chỉ các thày dạy về cơ khí mới biết được để hỏi em thôi. Cái em đang đề cập chỉ đơn thuần là việc cắt profile cho ống thôi. Trong hình đính kèm là ví dụ cho một bản vẽ chi tiết cho một phần tử ống sẽ lắp lên JKT (hoặc Topside) (bản vẽ này xuất trực tiếp từ Bocad do Mr Đạt cải tạo). Trong phần anh khoanh tròn gọi là profile cho phần đầu ống (đã trải ra). Tới đây có 2 trường hợp để cắt profile phụ thuộc vào biện pháp thi công: - Nếu cắt profile cho ống bằng cắt thủ công: Người thợ sẽ sử dụng bản vẽ trên và in theo tỉ lệ 1:1 cho phần profile (phần khoanh tròn) ra giấy, sau đó cắt lấy phần giấy có in profile này---> mang ốp lên ống cần cắt-->lấy phấn vẽ lấy đường cần cắt theo mép profile của tờ giấy ---> cắt ông bằng mỏ cắt. - Nếu cắt profile bằng máy CNC: Ngoài bản vẽ trên thì Bocad sẽ xuất ra một file dạng Code. Người ta mang file Code này input vào máy CNC khi này trên máy CNC sẽ export ra một bản vẽ chi tiết cho phần tử cần cắt ứng với dữ liệu Code vừa input vào. người thợ kiểm tra thấy bản vẽ xuất từ Bocad và từ CNC trùng nhau thì đặt lệnh cắt --->finish.
Vâng,giờ thì e đã hiểu. Thì thầy giáo hỏi e quy trình hàn,câu này thật sự e ko biết thật,chỉ phuơng pháp kiểm tra mối hàn thôi, Nhưng dù sao thầy cũng cho bọn e được biết thêm về thực tế. Thank mr.Adata!
1/ Bộ autolip này do bác N.T.K sáng tạo hồi những năm 90, tới nay vẫn còn nguyên giá trị, mặc dù không được tác giả cũng như thế hệ kế cận phát triển thêm. Tuy nhiên với sáng tạo của Mr Đạt bên OCD như đề cập thì, bộ autolip này sẽ sớm thất truyền? 2/ Mình còn nhớ khoảng cỡ năm 2010, có tham gia một short jobs với PVMS, AE ở đó vẫn đang sử dụng bộ autolip, chứ chưa đưa SM3D vào khai thác, Như vậy thì cái giải 10 triệu VNĐ khó có ai giật được? đề nghị xung quỹ để giải ngân sau.
