3. Jacket Load-out analysis - Tính toán hạ thủy kết cấu chân đế

Dear các pro,
Mong AE cùng chấp bút để hoàn thiện topic này.



Chia sẻ với AE một chút:

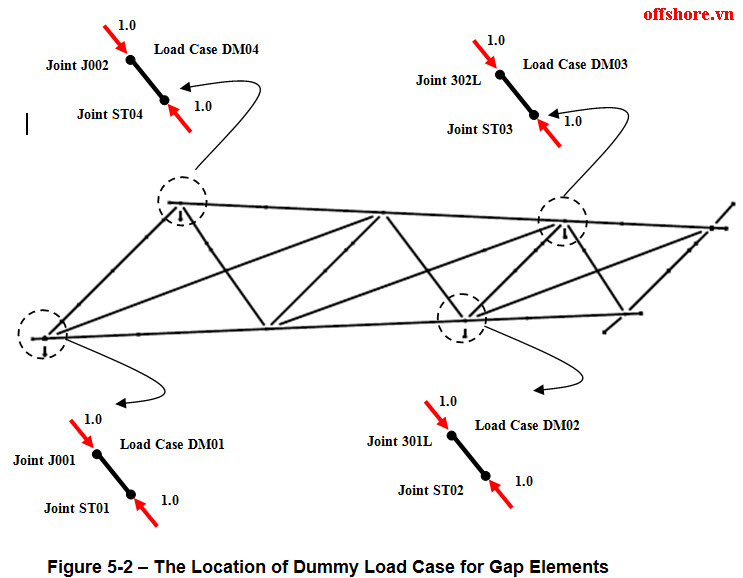

Ý nghĩa của tải trọng dummy?
Tải trọng này được tạo chỉ để tác động lên member Gap như định nghĩa trong file gapinp và ko có tác động với các member, nút khác liền kề của kết cấu.
(tương tự như dummy member: chỉ nhận và truyền tải trọng nhưng ko tham gia vào độ cứng của kết cấu)
Ngoài ra cũng là do yêu cầu của phần mềm Sacs, khi định nghĩa Gap member (cụ thể là compression) bên gapinp thì phần tử gap bắt buộc phải co tải Dummy load case.
Nếu ko có thì chạy sẽ báo lỗi. Đây được hiểu như điều kiên của bài toán.



PHần tử Gap ,có 3 cách định nghĩa:
Cách 1: Định nghĩa bên model ..... gán trực tiếp cho member là: tension, compression, noload,...
Cách 2: Định nghĩa bên model và sử dụng các tính năng của member release.
Cách 3: Định nghĩa bằng file gapinp
Đây là cách định nghĩa chính xác và chuyên hơn.
Việc định nghĩa bên file Gapinp đòi hỏi tải trọng dummy cho gap member, coi như member chỉ chịu tải trọng nén 2 đầu.
Mọi phần tử Gap đều có thể được định nghĩa Gapinp.
Và phương pháp ở hình bạn nêu là định nghĩa phần tử gap trong file gapinp, do đó cần phải có loại tải trọng dummy này thôi
Nói chung là tuy phương pháp định nghĩa member Gap mà có hoặc không có sử dụng tải dummy.
Chúc vui!



Liên quan tới bài toán load-out có file gapinp, copy lên để tiện tra cứu khi cần thiết.

----
Và Joint can inp



Cảm ơn bác , cho em xin thêm thông tin thêm vào inbox ạ
