Thắc mắc về Welding

Good morning các huynh

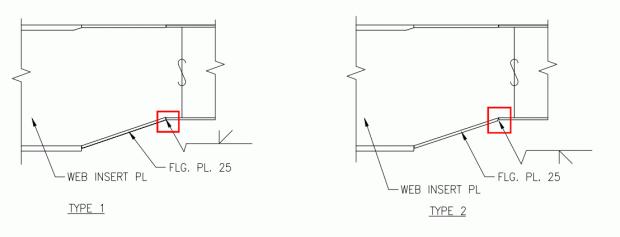

cho em hỏi 2 loại mối hàn , thường thực tế là sử dụng loại nào ( type 1 hay type 2) phổ biến hơn,
ưu và nhược điểm.
xin cám ơn các huynh



Về mặt lý tính thì hai phương pháp hàn này tương đương.
tuy nhiên thực tế type 2 khó hàn hơn type 1



@khonggiongai: Mình không sure là cách đặt welding symbol của bạn đã diễn đạt đúng ý mà bạn muốn diễn đạt hay chưa! Bạn có thể vẽ rõ chi tiết bevel theo từng typical để mọi người có thể xem và advice không?
have fun



@adatd: Type 1 bevel cánh trên của FLG.Type 2 vát 1 phần cánh dầm và 1 phần cánh dưới của FLG.



Xét với mối hàn cho HAUNCH BEAM mà bạn đề cập:
Trong thực tế thông thường người chế tạo sẽ hàn theo TYP.1 (Bevel cánh trên của FLG sau đó hàn Butt weld) vì: Thuận lợi hơn khi thao tác hàn cho người công nhân, cụ thể là người thợ hàn có thể ngồi ở vị trí cao hơn mối hàn và thao tác thay vì phải cầm que hàn và ngước mặt lên phía trên để hàn và xỉ có thể rơi vào mặt. Tuy nhiên việc thoát xỉ theo TYP.1 khó hơn và vì thế tỉ lệ ảnh hưởng tới chất lượng mối hàn lớn hơn TYP.2.
Mối hàn TYP.2 có khó khăn như đã nói ở trên nhưng đổi lại việc thoát xỉ hàn tốt, tỷ lệ mối hàn bị hỏng ít hơn. Thực tế khi người thiết kế theo TYP.2 thì bên chế tạo sẽ đề nghị chủ đầu tư xem xét làm theo TYP.1 và đề nghị này có thể được chấp nhận hoặc không J. (Fabricator sẽ đề nghị bằng cách Issue một Site Technical Query)
Tóm lại: Người Designer có thể thiết kế theo cả hai cách đều OK, và các dự án mình đã tham gia cũng thấy họ thiết kế theo cả hai.
P/S: Mình thấy các bản vẽ của Ranhill Worley là Designer thiết kế đặt Welding symbol rất chuẩn, bạn có thể tìm tham khảo.



Có anh em nào có hình thực tế không nhỉ, share cho ae xem với.ths all



Bạn Khonggiongai nên viết vài bài đóng góp rồi ae trên 4rum sẽ share tài liệu cho nhiệt tình .
Nếu không có cảm hứng viết về Technical thì bạn viết vài bài phát biểu cảm tưởng về diễn đàn và những ae nhiệt tình trên diễn đàn cũng được.
Thank you.
