Thái Bình Jacket và Topside

Sau hơn hai tháng triển khai thi công khối chân đế và topside dự án giàn Thái Bình đã có những hạng mục chính được hoàn thiện.
Đây được xem là một giàn cố định đầu tiên được thiết kế cho khu vực phía Bắc của Việt Nam.
Dự án thuộc vùng biển tỉnh Thái Bình, khi hoàn thành sẽ góp phần cung cấp Dầu và khí cho dự Nhà Máy Nhiệt Điện Thái Bình 1 và 2.
Dự án do liên danh PVE - Technip thiết kế FEED, giai đoạn Detail do một mình PVE đảm nhận, đơn vị tổng thầu chế tạo PVC-MS
Hy vọng đây sẽ là một dự án thành công nữa, là sản phâm do 100% người Việt thực hiện.

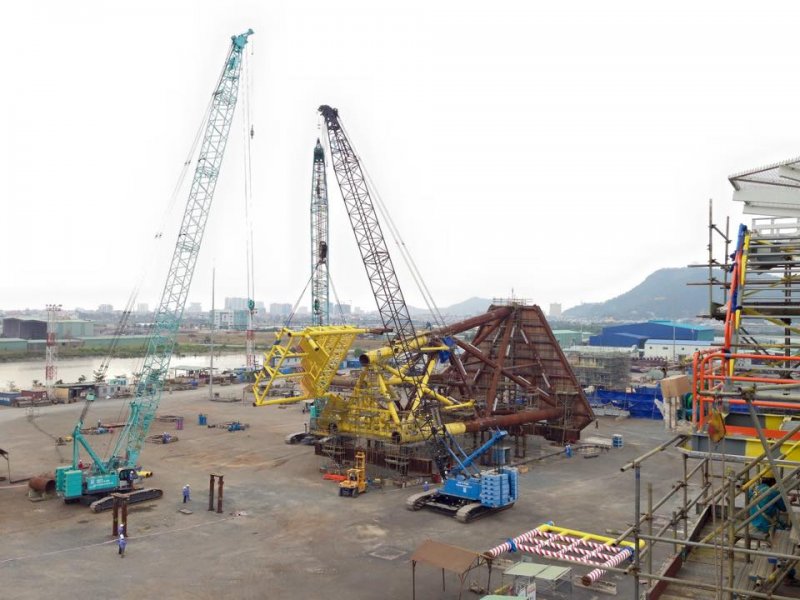

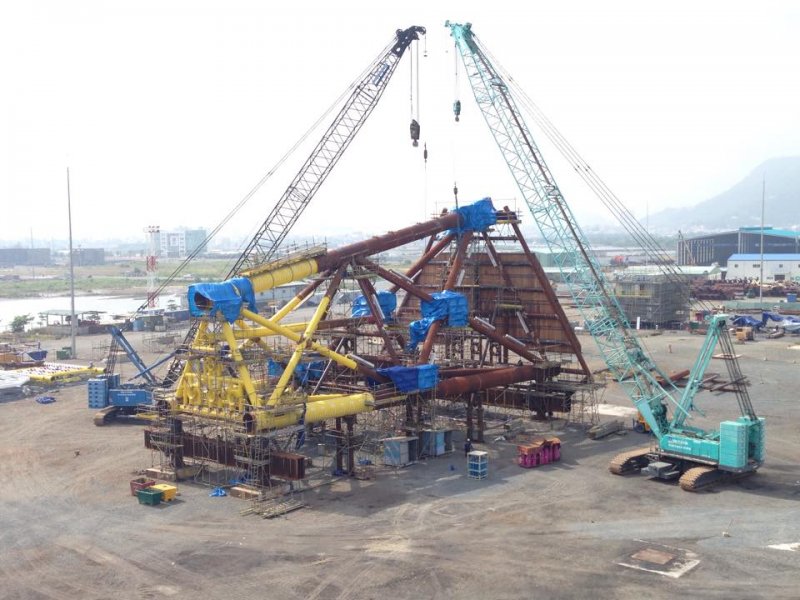

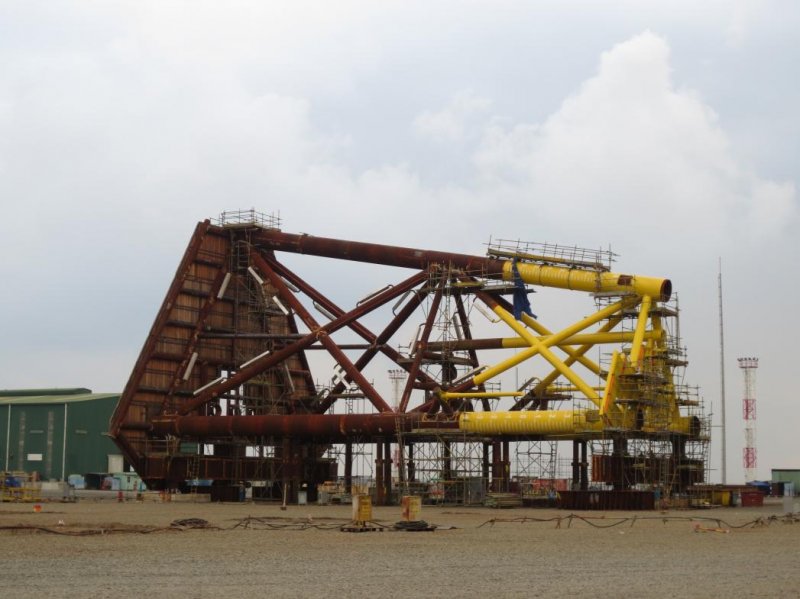

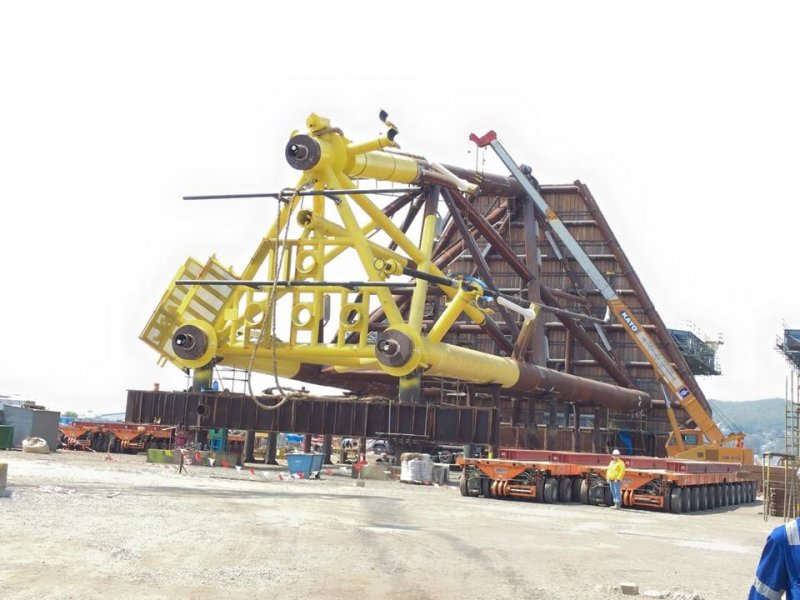

Hình 1: Jacket Thái Bình

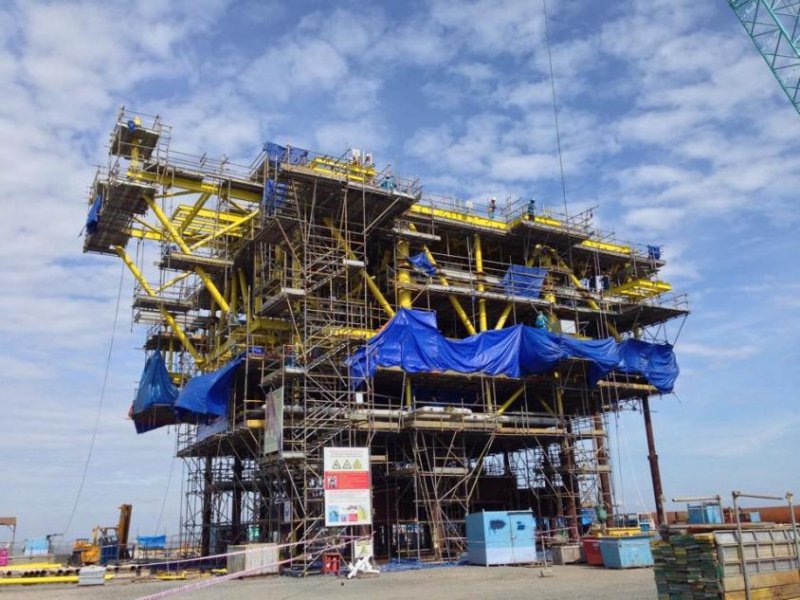

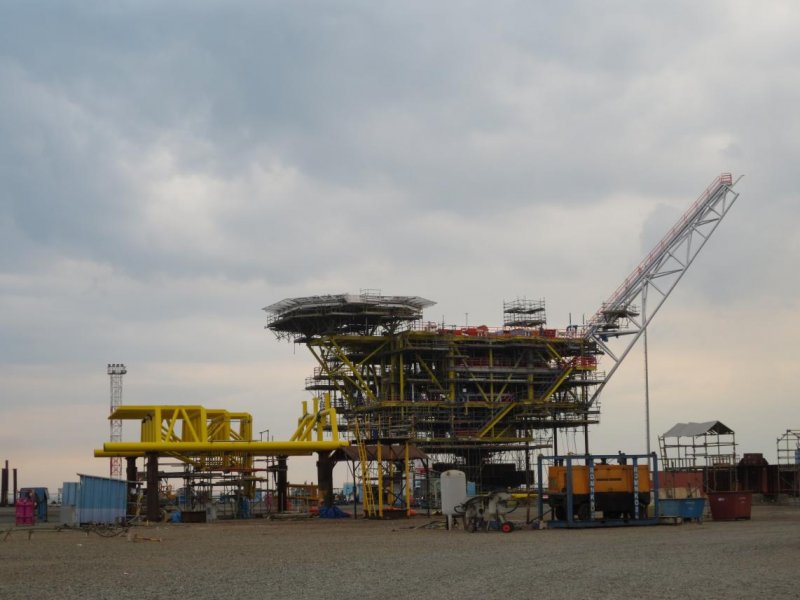

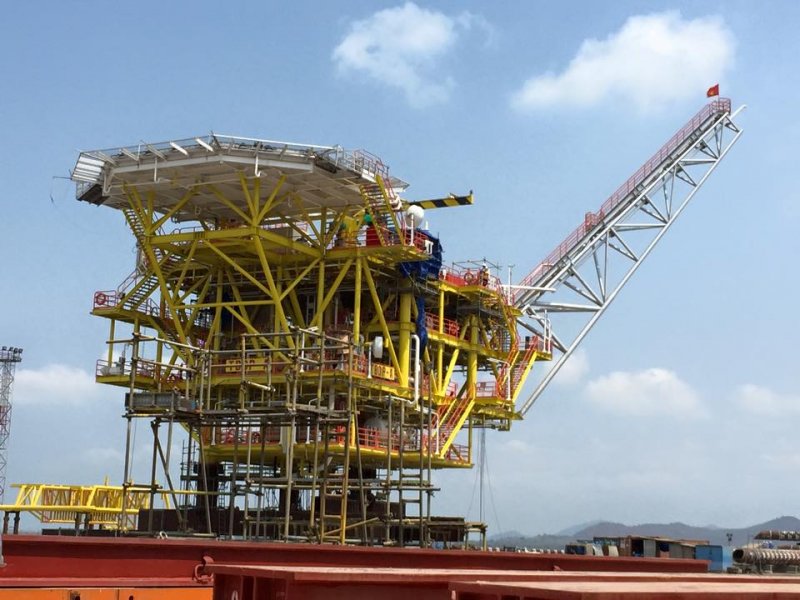

Hình 2: Topside Thái Bình

​



Giàn này giống với TOPAZ nhỉ ?



Bạn Offshorevn xem lại khái niệm về giàn 3 chân và Topaz nhé.



jacket con này nhìn sơ qua giống của Topaz thật có điều kích thước nhỏ hơn Topaz. cũng k hiểu ý bác real-07?



Ý mình là xem lại khái niệm về Topaz để không phải dùng câu hỏi dạng "Giàn này giống với TOPAZ nhỉ ?" mà cần chuyển sang một dạng khác chủ động hơn.



Topaz đang modify để cố gắng hút thêm dầu đó bro. .



Người ta đã thi công gần như là xong hết rồi giờ modify kiểu gì để hút được thêm dầu vậy bác?
Nối dài ống conductor? những hệ lụy phát sinh sẽ là không đơn giản



sorry ông real-07 nhưng thi thoảng vào diễn đàn thấy ông comment ở đâu là thấy thối ở đấy. tinh tướng quá, ko hiểu ông đang làm ở đâu, dữ vị trí như thế nào và trình độ của ông đạt đến cảnh giới nào rồi, đã giác ngộ đến TRÊN THÔNG THIÊN VĂN DƯỚI TƯỜNG ĐỊA LÝ chưa mà cái gì cũng chọc vào.
ở trên có người nói giàn TB giống topaz vì nó là giàn 3 chân, cái này quá đúng rồi cong gì, nhìn ảnh thì có gì khác đâu, 3 chân là 3 chân, có thế thôi chứ có gì đâu mà phải comment xem lại cái nọ xem lại cái kia. đúng là rởm đời.
thứ 2. bạn gì nói topaz modify để hút thêm dâu, cái này lại đúng mười mươi, có thể là bạn ý ko có chuyên ngành về khai thác nên nói theo logic là đúng rồi, những cái gì người ta modify ngoài offshore đều có mục đích hết, nhưng cũng chỉ focus vào việc gia tăng sản lượng thôi, chứ người ta ko modify ra để cho mấy ông vận hành đánh bài và nhậu, ok? có thế thôi mà ông lại cái gì mà nối dài ông conductor, hệ lụy nọ hệ luy kia, nghe mà ngứa hết cả đít. tôi thì nói thật là tôi ko biết cái nối cái gì của ông.
ông giỏi ông giảng giải cho tôi và anh em biết về việc nối dài ống conductor thì cần chuẩn bị những gì và làm những gì với? hệ lụy sao??? tôi muốn biết đấy.



Dear Các Admin,

Có nên để những comment thiếu tính văn bản và nội quy của diễn đàn không. Không biết Anh okmen16 năm nay bao nhiêu tuổi, nhưng Anh nên suy nghĩ lại cách viết của mình trước khi đánh giá một bài viết của ai đó.



Có 4-5 năm kinh nghiệm+4-5 đại học+12 năm học phổ thông(có thể hơn)+ mấy năm mẫu giáo+... Chắc bác tính ra được tuỏi rồi đó.



Sơ sơ cỡ khoảng 5+5+12+5 (mẫu giáo) = 27 (ước chừng 30t)
Cái tuổi không thể gọi là ngây ngô và cũng chưa được gọi là kinh nghiệm kiểu "trên thông thiên văn dưới tường địa lý". ấy vậy mà bác phát biểu đến là ghê.
Quay lại vấn đề:
1/ Việc modify để lấy thêm dầu, đâu đơn giản tới mức chỉ cần muốn lấy thêm bao nhiêu thì lấy mà ko quan tâm tới các yếu tố phát sinh?



diễn đàn về kỹ thuật thì các bác nên bỏ qua cảm xúc (yêu/ghét) hay vấn đề cá nhân khác qua một bên. thảo luận theo tinh thần khoa học, open mind, tiếp thu nhiều luồng ý kiến.
mình ko phải dân process hay oil production, cũng ko có nhiều năm kinh nghiệm nhưng cũng có thể hiểu sơ nguyên lý: các điều kiện về áp suất, nhiệt độ, dòng chảy của prodcution (gồm oil, water, gas) ko phải là hằng số, qua thời gian khai thác thì áp suất của mỏ bị sụt giảm đi đáng kể nên để phục hồi sản lượng thì thường bằng cách là phục hồi or tăng áp suất mỏ. qua 1 số dự án đã từng làm thì thấy có 1 số phương pháp modify hay dùng sau:
+ gas lift (ép khí vào 1 well khác để well đang vận hành tăng áp suất)
+ water injection (tương tự như trên nhưng dùng nước để ép)
+ gas re-injection (ép khí vào chính well production)
để thực hiện các phương pháp này thì thường là thực hiện thêm 1 vài line pipeline (nếu lúc đầu chưa có, thường thiết kế giỏi nó làm luôn dự phòng này từ ban đầu) vào các well + các riser / clamp lắp thêm trên jacket + thêm các facilities đi kèm trên giàn như các booster compressor/centrifugal pump (đây là thiết bị quan trọng nhất để gia tăng áp suất, cũng thường đắt tiền nhất), pig launcher/reciever cho line mới thêm, hệ thống cooler phụ trợ, và rất nhiều cái linh tinh khác được tính toán từ nhiều bài toán các bộ phận như process, piping, e&i, structural, vendor...
tất cả công tác modify này (còn gọi là dự án brown field) cũng là 1 dự án cũng có đầy đủ các bước E-P-C-I-C và cũng khá nhiều $, cứ có liên quan đến vật tư LLI và đội tàu T&I là tốn kém.



Update một vài thông tin về dự án Thái Bình.
======================
Giàn do Công ty Petronas Carigali Overseas Sdn Bhd làm chủ đầu tư, nằm trong dự án phát triển mỏ Thái Bình thuộc lô 102, cách bờ biển Tiền Hải, tỉnh Thái Bình khoảng 20km. PVC-MS là nhà thầu chính thực hiện thiết kế, mua sắm, chế tạo và chạy thử chân đế và thượng tầng giàn Thái Bình.

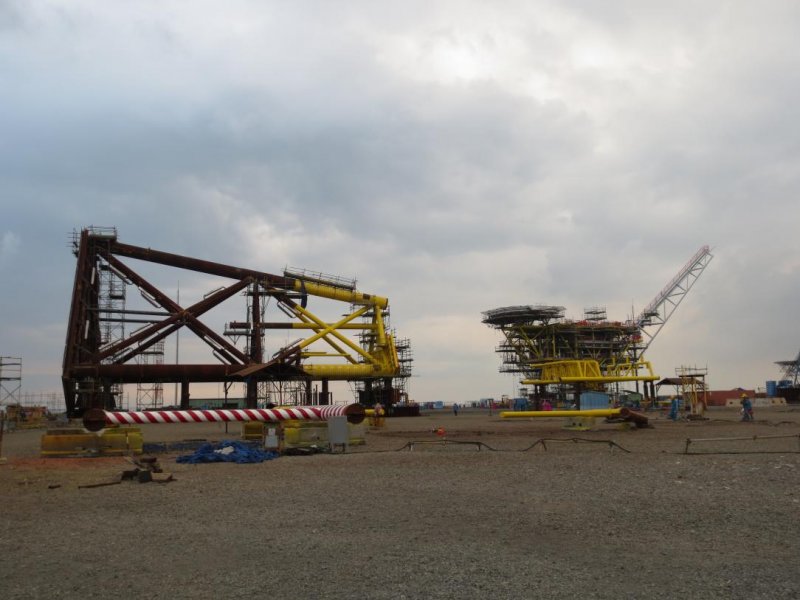

Dự án giàn Thái Bình hiện đang được thi công trên bãi cảng PVC-MS tại Vũng Tàu. Giàn Thái Bình có tổng trọng lượng kết cấu khoảng 2.000 tấn. Dự án khởi công ngày 12/6/2014, dự kiến hoàn thành cơ khí vào tháng 2/2015 và đưa đi lắp dựng.
Đến nay, sau hơn 3 tháng thi công, PVC-MS đã hoàn thành chế tạo và lắp dựng Row A, các mặt D1, D2 chân đế; lắp dựng xong sàn Sump deck, Cellar deck cho khối thượng tầng.

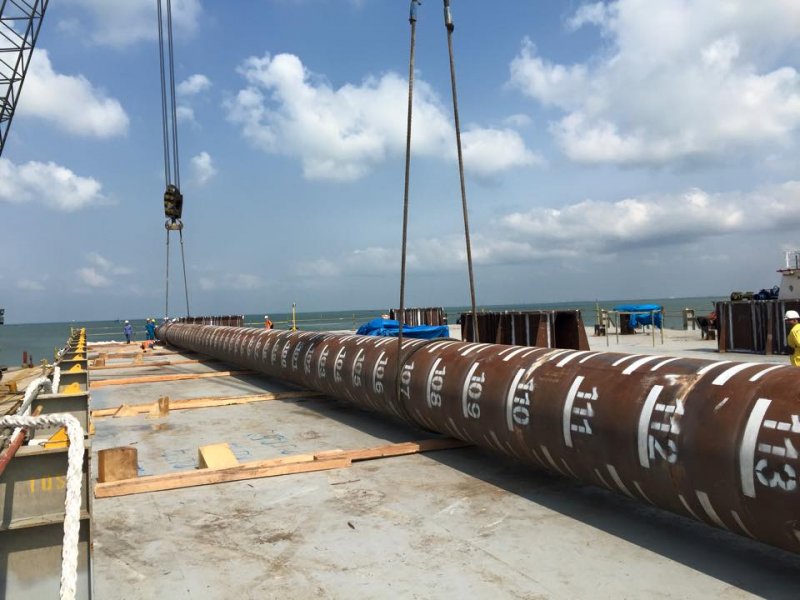

Hiện nay, PVC-MS đang tập trung hoàn thiện công tác chế tạo, lắp dựng, cập tàu, cọc, lắp đặt thiết bị, hệ thống đường ống, điện điều khiển cho khối thượng tầng giàn Thái Bình.
Triển khai dự án, PVC-MS đã huy động hơn 450 cán bộ công nhân lao động tham gia, áp dụng các biện pháp kiểm tra giám sát chặt chẽ để dự án đạt hiệu quả cao nhất. PVC-MS đã thực hiện gần 250 nghìn giờ lao động an toàn.
Dự án này là một trong những dự án cơ khí ngoài biển trọng điểm của Tổng công ty PV



Minh họa cho Admin!!!!!



Tình hình dự án Thái Bình tới đâu rồi các bác ơi

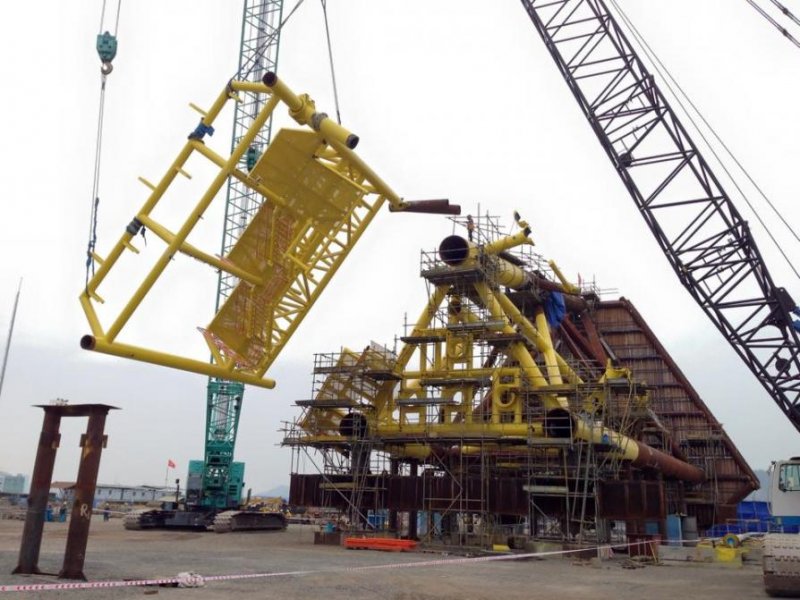

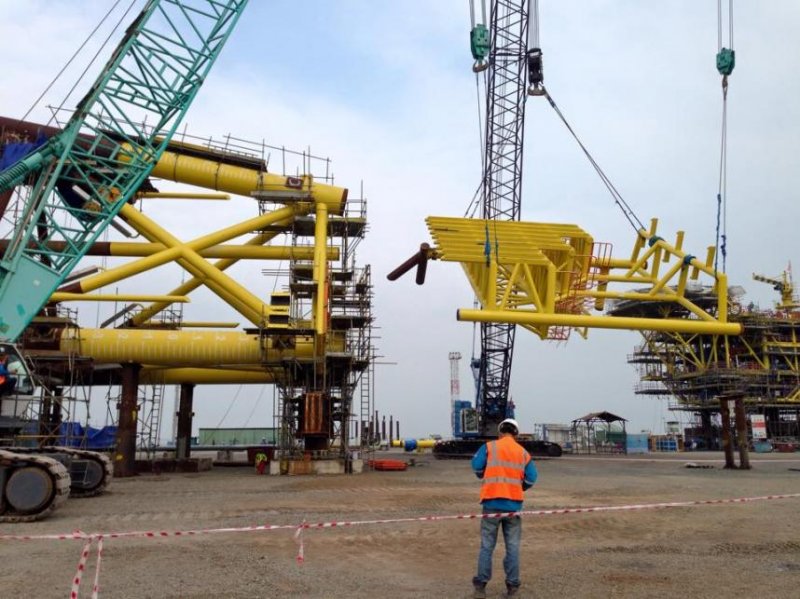

Hi Hoangtu, hình ảnh là việc lắp thứ boatlanding trên onshore
Dùng từ boatlanding installation là chưa phù hợp nhé, sửa thành "boatlanding fitting"



Người ta gọi là trial fit các bác ạ
