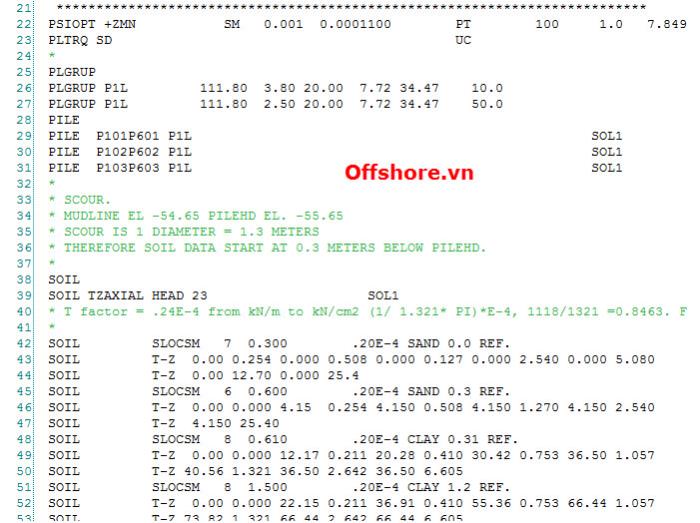

3.3.1. Mô hình nền móng Cọc và conductor ở dưới đáy biển được mô tả là các phần tử dầm - cột . Khi đó nền đất được mô hình hóa như các lò xo làm việc phi tuyến tính. Độ cứng của các lò xo thay đổi theo từng lớp đất, được thể hiện bởi các đường P-y, T-z và Q-z. Trong đó: - P – y : lò xo theo phương ngang, mô tả chuyển vị và phản lực tương đối giữa cọc và đất theo phương ngang (chuyển vị ngang và áp lực bị động). - T – z : lò xo theo phương đứng mô tả sự làm việc theo phương đứng giữa cọc và đất (chuyển vị đứng và ma sát thành cọc). - Q – z : lò xo theo phương đứng, mô tả chuyển vị và phản lực đầu cọc (chuyển vị đứng và phản lực đầu cọc). Có nhiều cách để có được các đường P-y, T-z và Q-z, gồm thí nghiệm trực tiếp hoặc dựa trên lý thuyết cùng các số liệu cơ bản về thuộc tính của lớp đất. Ngay cách tính toán theo lý thuyết cũng có nhiều cách khác nhau. Đồ án này được cung cấp các số liệu về thuộc tính của từng lớp đất, vì vậy các đường P-Y, T-Z và Q-Z sẽ được tính toán từ các số liệu về thuộc tính của từng lớp đất, theo khuyến cáo của tiêu chuẩn API RP-2A WSD. Độ xói gây ra do dòng chảy đáy cũng được kể đến trong tính toán. Độ xói lấy bằng một lần đường kính cọc. PSI là modul trong sacs, được sử dụng để tuyến tính hóa nền đất (tức là kể tới sự làm việc đồng thời giữa kết cấu và hệ thống móng gồm Pile và Soil) Topic cung cấp cho AE cách tạo một file PSI tương đối hoàn chỉnh. Bình thường khi đã làm kinh qua một vài dự án, hoặc xin được file mẫu ở đâu, AE chỉ cần copy những phần chung và nhập số liệu mới của mình + hệ số linh tinh vào là xong. Tuy nhiên với một số bạn mới bắt đầu tiếp xúc/ làm quen, hoặc muốn tự tạo một file psi từ con số 0 các bạn có thể tham khảo ở các bước cơ bản dưới đây: Hình 1: Step 1 - Kích vào biểu tượng Data Generator để tạo file PSI Hình 2: Step 2 - Chọn tạo PSI và đơn vị sử dụng Hình 3: Step 3 - Chọn những câu lệnh cần cho việt input các giá trị đầu vào Hình 4: Step 4 - Ví dụ về file PSI hoàn chỉnh Làm hoàn toàn tương tự cho các giá trị P-Y, Q-Z sẽ được một file PSI hoàn chỉnh. Lưu ý: khi tạo file PSI, để tránh mất thời gian AE tham khảo thêm bài viết ở PSI một cách nhập, với cách này mất khoảng 1h là có thể tạo được một file PSI hoàn chỉnh từ khoảng 4-6 trang số liệu pdf. http://offshore.vn/threads/1502?o-lieu-PSI-Mot-cach-nhap
