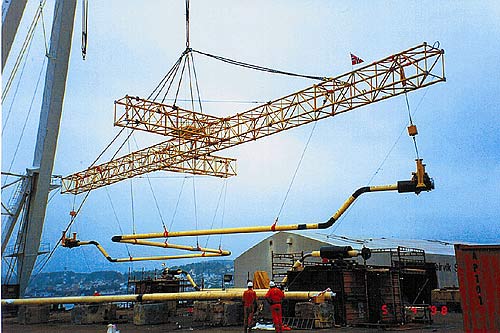

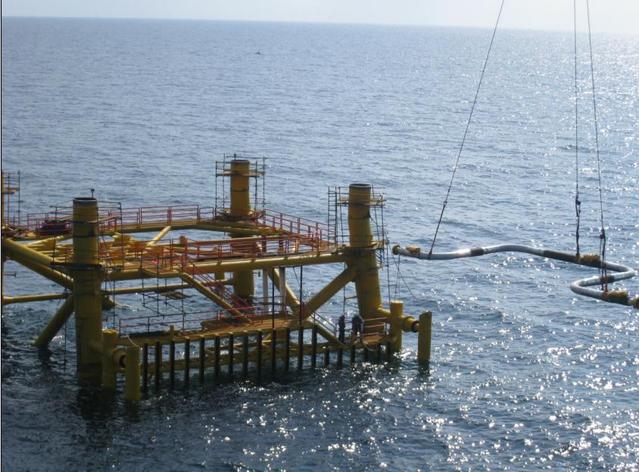

Trong thực tế thi công, kết cấu chính cần lifting không phải lúc nào cũng là một vật thể cứng, ví dụ: như spool piece subsea, pipeline, living quater.... Những kết cấu này thường có dạng mảnh có khả năng chịu lực kém, hoăc chỉ có khả năng chịu lực kéo tốt như tấm vách của Living quater, chịu uốn kém như spool piece pipeline... Để khắc phục, người ta thường sử dụng một hệ thống khung phụ phục vụ cho việc lifting (spreader bar). Ưu điểm: 1/ Toàn bộ lực kết cấu đều do hệ thống khung spreader bar chịu 2/ Tiết diện và hình dạng của spreader bar có thể điều chỉnh theo yêu cầu của cách bố trí mã cẩu 3/ Giảm tải trọng trực tiếp gây phương gại tới kết cấu chính 4/ Không ảnh hưởng tới kết cấu và hình dạng kết cấu chính ...... Nhược điểm: 1/ Việc bố trí nhiều sling, gây khó khăn khi đối nối sling và kiểm soát COG kêt cấu. 2/ Kết cấu nhẹ công với việc hệ thông spreader bar làm tổng chiều dài sling lớn dẫn tới phụ thuộc vào tốc độ gió khi thi công ........ Một số hình ảnh minh họa: Hình 1: Lifting Spool piece Hình 2: Lifting Spool piece
Tính toán Spreader Bar này (loại nhỏ) theo chuẩn nào các bác nhỉ ? Loại lớn chắc dùng SACS như bình thường. Ới các bác, cho em xin ít kiến thức đi ạ.
Nhỏ hay lớn cũng modelling vào sacs và tính toán kiếm tra như thường. Tiêu chuẩn cho tính toán kết cấu thép chỉ có thể là ASTM, AWS, API...
Mình không hiểu ý đồng chí lắm? Có cách nào đó bạn đưa ra được câu hỏi dạng "yes or no question" không? Chứ cách hỏi này giống như kiểu: người nói biết gì cứ nói, người đọc được gì thì cứ đọc. dẫn tới lan man không đi đâu vào đâu cả. Nếu để hiểu chung chung thì tài liệu, sách vở trên mạng trên thị trường bạn cứ tìm đọc.
vâng, em muốn học hỏi ở bác : 1 - cụ thể ở tiêu chuẩn nào nói về tính cái spreader bar ? Nếu có file excel càng tốt ? 2 - mô hình tính bằng Sacs ? Cảm ơn bác nhiều.

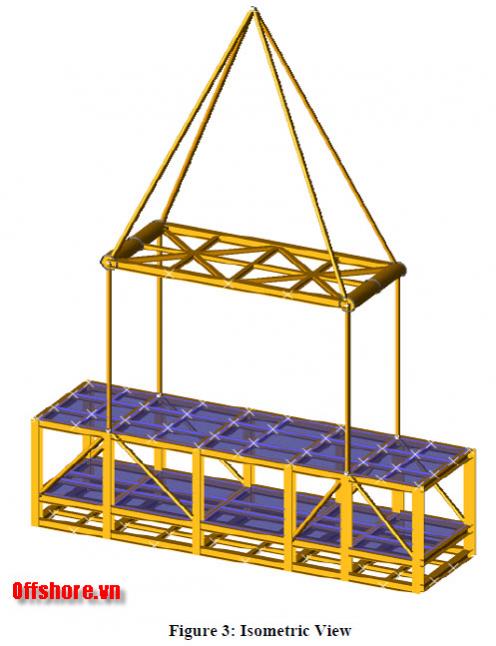

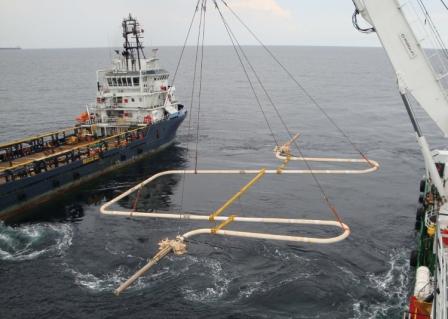

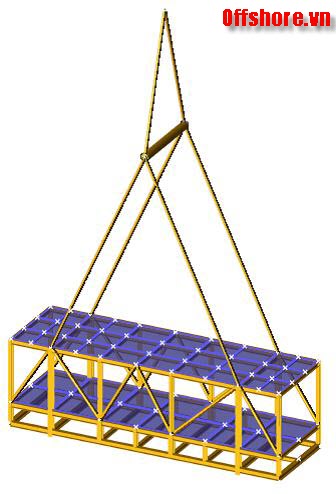

1/ Thú thực là file tính bằng excel cho spreader bar mình không có. Lý thuyết dùng cho thiết kế dạng khung thép này như đã nói ở trên bao gồm: ASTM, AWS, API... 2/ Một số hình ảnh minh họa bằng phần mềm Sacs tham khảo: Hình 1: Spreader bar dạng khung Hình 2: Spreader bar dạng thanh Thông tin: Khối cẩu: Trọng lượng 50T, kích thước 3,5x12m Khung spreader bar beam: 3,5x7,5m hoặc tubular: pi 508x12,7 dài 3,5m. Hình ảnh thực tế (thông tin tham khảo):
