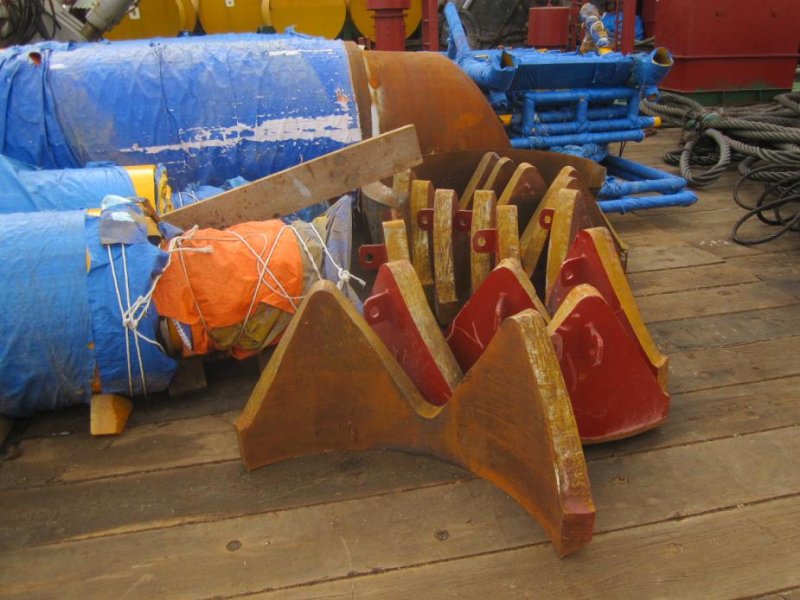

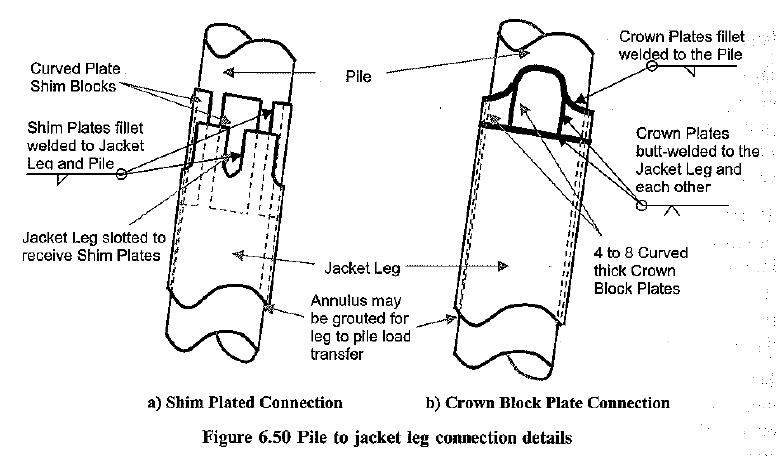

Bài viết giới thiệu tới AE hình ảnh mô tả lý thuyết và thực tế chi tiết liên kết giữa cọc và ống chính phần tiếp xúc với Topside, tất nhiên chỉ có trong phương pháp "pile in legs". Hình 0: Hình ảnh lý thuyết Hình 1: Hình ảnh lý thuyết Hình 2: Hình ảnh Thực tế Hình 3: Chi tiết ở Site
Mình có một vài câu hỏi như thế này mong anh em cùng tập trung giải đáp: 1. Liên kết giữa cọc và đỉnh chân đế bằng crown và shim plate được hàn nối chắc chắn như thế thì trong phần mềm tính chúng ta khai báo liên kết này như thế nào? 2. Liên kết này được kiểm tra như thế nào? Bao nhiêu đỉnh crown, bao nhiêu shim plate thì đủ?
1. Theo các phần mềm phân tích kết cấu như Sacs hay Sap2000 thì liên kết này không phải khai báo vào trong model, ở nút đó người ta hiểu là nút liên kết giữa pile và jacket legs. nến muốn bạn có thể sử dụng ANSYS (phần mềm chuyên dụng của kỹ sư Cơ khí) để kiểm tra cục bộ tại vị trí này. 2. Theo cách mình vẫn đang dùng, thì khi chạy Sacs lọc lấy kết quả nội lực bao gồm Fx, Fy, Fz và Mx, My, Mz tại vị trí nút liên kết giữa pile và jacket legs. sau đó dùng bảng tính để kiểm tra tính bền của đường hàn tại vị trí này.
Đồng ý với bạn admin là dùng spreadsheet để tính toán ứng suất Von Misses của đường hàn là cách dễ ăn hơn so với dùng các phần mềm PTHH để phân tích. Nhưng vấn đề liên kết giữa cọc và chân đế trong trường hợp này chúng ta cần bàn luận thêm. Thông thường điểm giữa cọc và chân đế được xem là chuyển vị đồng thời theo phương vuông góc với ống, chuyển vị xoay tương đối và chuyển vị dọc trục ống. Nhưng với điểm đầu ống chủ được liên kết hàn như vậy thì liệu quan điểm về liên kết như vậy có còn đúng không? Trong trường hợp này 2 điểm đầu chân đế và cọc có thể xem là liên kết cứng với nhau không? Bạn admin nói là trong phần mềm SACS, SAP2000 thì không phải khai báo liên kết này là chưa chính xác đâu nhé. Trong trường hợp bạn mô hình chân đế bằng Jacket Template, Start Structure Definition Wizard (thường dùng cho các chân đơn giản) thì được, còn trường hợp bạn convert mô hình từ các phần mềm khác, bằng file text (áp dụng với các jacket lớn, phức tạp) thì bạn phải tự khai báo liên kết cho các nút.
