PIG - Pipeline Intervention Gadget: Cấu tạo và nhiệm vụ.

Khái niệm
PIG là một thiết bị khá thường gặp với anh em Oil & Gas.
PIG (viết tắt của Pipeline Intervention Gadget) là một thiết bị được đưa vào 1 tuyến ống (pipeline). Thiết bị này sẽ di chuyển dọc chiều dài tuyến ống bởi lực đẩy của 1 nguồn áp suất cao để làm 1 nhiệm vụ đặc biệt nào đó.
Có một giả thuyết vui về cái tên PIG: con lợn này. Ở một số nơi người ta bọc da vào thiết bị này & khi phóng nó trong ống âm thanh phát ra giống như tiếng kêu của con lợn nên nó được gọi là PIG.

Nhiệm vụ
PIG thường được sử dụng trong công tác bảo trì tuyến ống. Bảo trì đường ống luôn là 1 trong những công việc quan trọng & khó khăn nhất trong kỹ thuật đường ống. Một số nhiệm vụ chính của PIG trong tác vụ này:

• Trong giai đoạn xây dựng tuyến ống: PIG được dùng để loại bỏ các mảnh vụn còn sót lại trong quá trình thi công

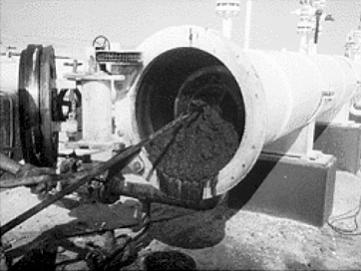

Trong hình là rác sau khi pigging

• Trong giai đoạn vận hành: PIG được phóng dùng để loại bỏ các chất lỏng tồn đọng trong ống & làm sạch thành ống.
• Trong quá trình kiểm tra tuyến ống: PIG được sử dụng để ước tính độ dày & mức độ ăn mòn của thành ống.
• Trong quá trình sửa chữa: PIG có thể được sử dụng để cô lập 1 đoạn ống nào đó.

Phân loại
Nhìn chung nếu phân loại theo nhiệm vụ thì PIG được chia làm 2 loại chính.
Utility PIG: Được sử dụng để thực hiện các chức năng như làm sạch, làm kín…
In Line Inspection Tools: loại PIG này là một công cụ kiểm tra ống có thể cung cấp thông tin về tình trạng của tuyến: như mức độ & vị trí của các vết nứt, ăn mòn.
Utility PIG
Loại PIG này cũng có thể được chia thành 2 nhóm dựa trên mục đích cơ bản của nó

• Cleaning PIG: PIG làm sạch dùng để loại bỏ chất rắn, chất bán rắn hoặc mảnh vỡ trong tuyến ống.
• Sealing PIG: PIG làm kín dùng để cô lập đoạn ống trong quá trình quét hết chất lỏng khỏi tuyến, hoặc dùng để ngăn cách 2 dòng chất lỏng khác nhau cùng được vận chuyển trên 1 tuyến.

Trong 2 nhóm Utility PIG có thể được phân loại thành các nhóm nhỏ:

• Mandrel pigs

• Foam pigs

• Solid cast pigs

• Spherical pigs or spheres

(To be continued)



Mình đọc được ở một tài liệu viết về PIG như sau:

Pig ban đầu được gọi là Go-Devil được đẩy trong đường ống để cạo sáp bên trong thành ống. Sở dĩ có tên gọi là Pig hoặc Go-Devil là vì trong quá trình cạo thành ống, Pig gây ra tiếng ồn rất chói tai và khó chịu. Quá trình đẩy Pig trong đường ống được gọi là hoạt đông Pigging.

Ban đầu Pig được phát triển để loại bỏ các chất cặn bẩn làm chậm dòng chảy bên trong đường ống, ngày nay, Pig được sử dụng trong tất cả các giai đoạn đời sống của đường ống vì nhiều lí do khác nhau:

-Trong quá trình lắp đặt đường ống, pigging được sử dụng để loại bỏ các mảnh bụn, đo, làm sạch, rút nước, khử nước.
-Trong quá trình sản xuất chất lỏng, Pigging được sử dụng để loại bỏ sáp trong đường ống dẫn dầu, loại bỏ các chất lỏng trong đường ống khí .
-Pigging được sử dụng rộng rãi cho mục đích kiểm tra đường ống, chẳng hạn như đo độ dày thành ống và phát kiện nơi bị mất ổn định và bị chôn lấp.
-Pigging cũng dùng để phủ bề mặt bên trong của đường ống với chất ức chế và cung cấp áp lực kháng trong quá trình hoạt động bảo trì đường ống.



Cám ơn bác codonhanoi. Bài viết của bác mang lại nhiều thông tin thú vị với mình.



anh chị có tài liệu về việc phóng pig cho e xin link với.em đang làm tiểu luận về em pig này ạ.



Pipeline Pigging Procedure.
http://www.fshare.vn/file/TYKD79P5ST/


password: offshore.vn
Hy vọng giúp gì được bạn.



co anh em nao co tai lieu ve Pickling voi Flushing he thong ong thep ko a ? minh dang can tai lieu nay.
