Monorail beam - Topside Platform

Monorail là khái niệm để mô tả một dầm được thiết kế làm đường ray cho thiết bị hỗ trợ cẩu lắp hoặc phụ giúp máy móc và các phương tiện trên topside khi vận hành/tháo dỡ.
Vì trên topside trong một không gian hạn hẹp không thể bố trí cẩu phục vụ lắp đặt hoặc di chuyển máy móc vì thế sẽ chỉ có thể sử dụng monorail là phương tiện duy nhất
Topic giới thiệu ACE về hình ảnh thực tế của monorail topside và các thức bố trí cũng như thiết kế loại dầm phục vụ cho phương tiện hữu ích này.

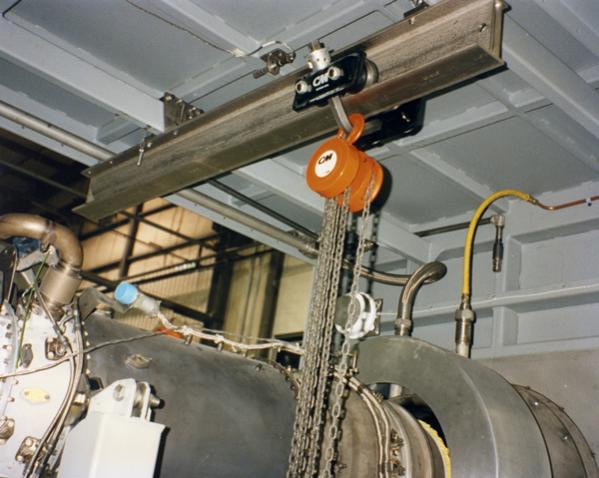

Hình 1:Monorail - Hình ảnh tự thế

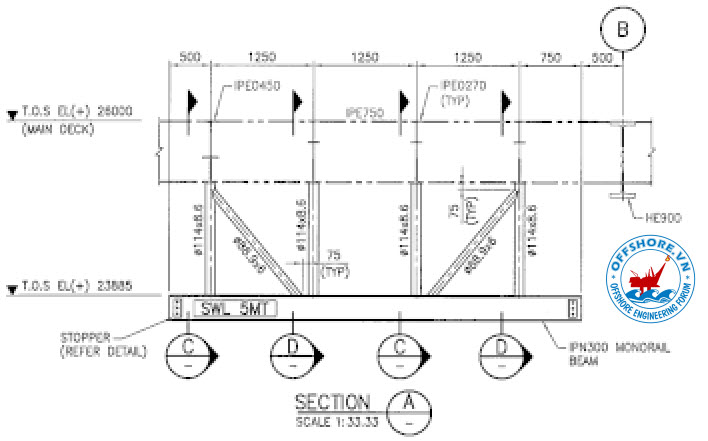

Hình 2:Support Monorail - 1

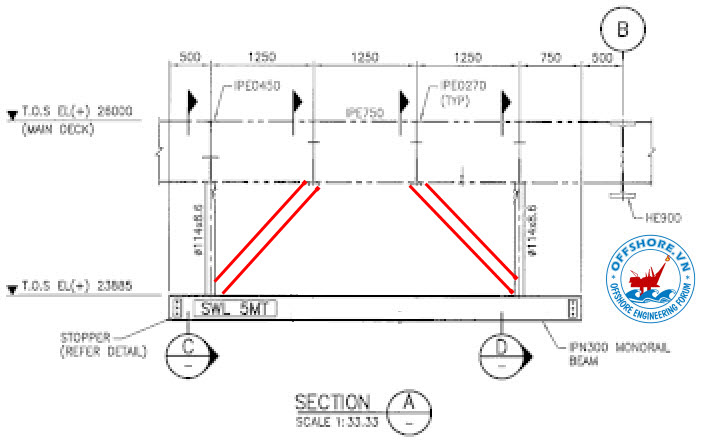

Hình 3:Support Monorail - 2

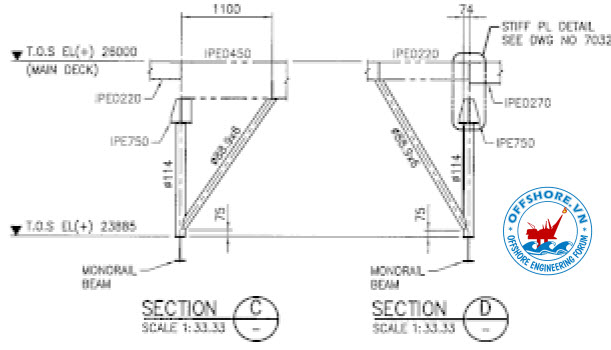

Hình 4:Mặt cắt Support Monorail

​



Việc bố trí Hanger support cho Monorail cũng không được thoái mái do không gian hạn hẹp của topside với rất nhiều phương tiện trang thiết bị trên nó
Việc đặt này có thể sẽ clash/đụng chạm vào các thiết bị khác như: piping support, Equipment support, Pipe rack....
Do đó bố trí hanger support kiểu 1 hay 2 cũng tùy tình hình thực tế mà quyết, cách chịu lực thì mình kết như dạng ở hình 3 (thanh màu đỏ) hơn vì lực phát sinh phần lớn truyền hết vào primary beam của topside.
Cheer/
Tìm thêm được một vài hình ảnh thực tế của monorail và lifting beam Clamp gửi để ACE tham khảo:

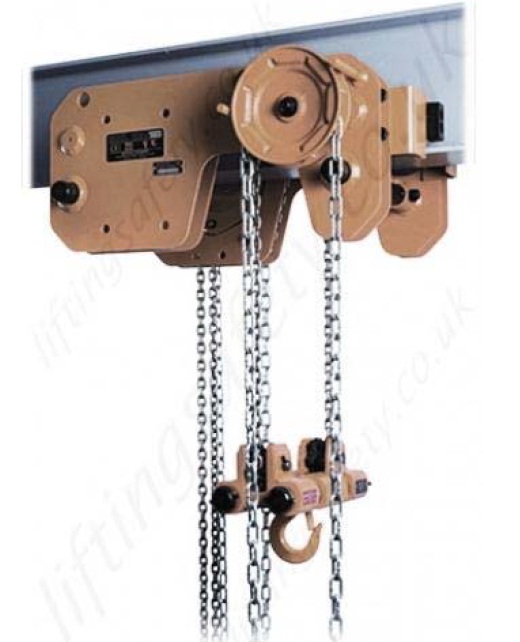

Hình 1: Hình ảnh thực tế monorail beam (topside)

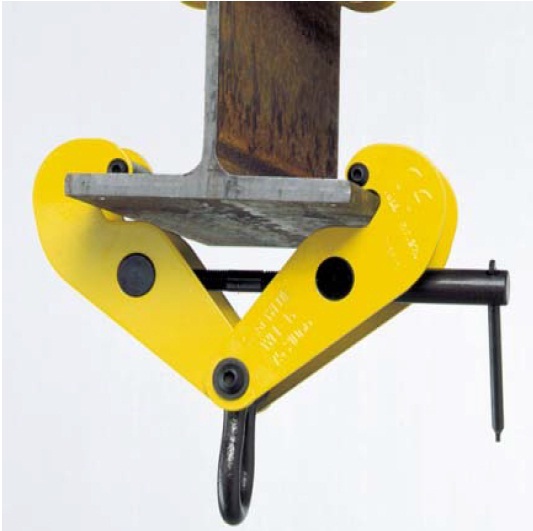

Hình 2: Hình ảnh thực tế lifting beam clamp (topside)

​



Em được khuyến cáo là sử dụng beam có sẵn trong thư viện như API, Euro... để làm monorail beam hoặc beam clamp luôn.
Hạn chế sử dụng beam tổ hợp từ plate vì khá năng chịu lực thường không như kỳ vọng do các khuyết tật khi hàn nối và phụ thuộc nhiều vài tay nghề thợ hàn ở công trường cũng như tổ giám sát.



Monorail beam chẳng qua chỉ là một dầm dạng thép hình được thiết kế để phục vụ quá trình di chuyển của thiết bị tương đương cẩu nhằm nâng máy móc nặng trên topside khi không gian không cho phép sử dụng cẩu (như mô tả ở hình trên).
Việc thiết kế monorail hoàn toàn tương tự thiết kế kết cấu thông thường khác, dự án mình đang làm dựa theo các hướng dẫn của API, PTS và AISC 2005.
Còn thiết bị nâng cẩu (monorail) là bên mechanical, thường mua sẵn của nhà sản xuất theo nhu cầu
