Miếng đệm - doubler plate

Chào các bác,

Trước hết em xin lỗi vì trong bài sẽ dùng khá nhiều từ tiếng Anh do em không được học xây dựng ở Việt Nam, nên không biết dịch thế nào cho chuẩn cả. Vậy nên mong các bác thông cảm và giúp đỡ em với.

Hiện tại công ty em đang hoàn thiện và sửa lại một số chi tiết cuối cùng của các ống tại dàn Sư Tử Nâu. Em làm phần thiết kế các vòng kẹp (clamps). Tại vòng kẹp trên cùng (hanger clamp) em cần phải thêm một miếng đệm (doubler plate) vào giữa kết nối chữ T giữa cái vòng kẹp và thanh ngang của giàn (platform chord).

Từ trước tới nay em dùng code API RP2A WSD. Tuy nhiên vấn đề là ở chỗ để áp dụng đc cái này thì cần phải coi như miếng đệm đấy làm thành 1 vòng bao quan cái chord luôn (coi như là cái chỗ đấy nó dày ra).

Vậy nên mong các bác chỉ cho em phương án để tính sức chịu đựng (capcity, strength...) của miếng đệm hoặc giới thiệu cho em tài liệu/code nào đấy có liên quan với.

Em xin cảm ơn và hậu tạ [-



Cảm ơn bác đã quan tâm.


Em đã xem qua phần lớn các code trên. Nhưng mỗi tội phần lớn chỉ nói đến cái stub pipe được hàn trực tiếp vào brace. Nếu có miếng đệm thì cũng chỉ xét đến các mối hàn chứ không xét đến bản thân miếng đệm.
Nhưng mà thiết kế hiện tại của em cái miếng đệm liên tục bị fail. Em đang tính nếu không có hướng dẫn cụ thể thì chắc phải quay ra xét từng cái một kiểu như shear, punching shear, buckling... quá.



Để cho an toàn, bản bỏ qua việc chịu lực của miếng double plate như thế vẫn có thể áp dụng bình thường các công thức trong API
Mềnh thấy người ta dung bolt để liên kết Clap với chord or barce chứ nhỉ, phương pháp hàn trực tiếp mình ít thấy.



Mình cũng có thích thú gì phải cho thêm nó vào đâu :| Nói thật chứ cho miếng đệm dày dày tí vào thì ngồi đấy mà è cổ ra bẻ cho nó cong vừa đẹp.


Với guide clamps post-installed thì mới dùng clamp kẹp nó vào chord, pre thì cũng hàn thôi. Hanger clamp thì tất cả các project mình từng làm từ trước tới giờ đều hàn cả.



1/ Bề dầy tấm doubler plate thường không được lớn hơn chiều dầy ống chủ, thường mình hay chọn bằng chiều dầy của thanh nhánh đâm vào (bracing)
2/ Giới hạn về các khích thước tới mép quy đinh rất rõ trong API



Các bác có tài liệu nào hướng dẫn tính toán chi tiết Double plate và các qui định cụ thể về cách yêu cầu hàn liên kết lên kết cấu chính không ? chia sẻ cho anh em.



AE giành thời gian chống Trung Cộng

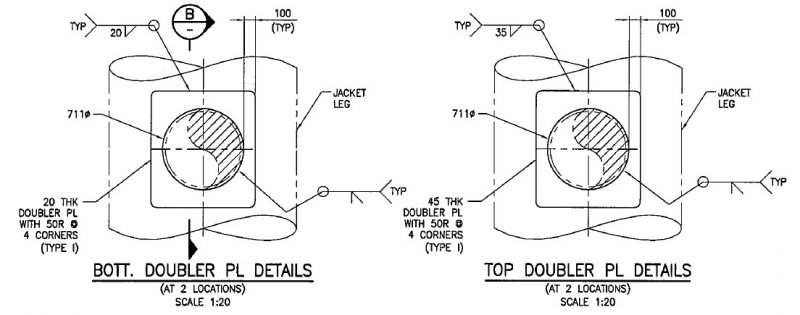

Hầu hết các dự án đều có standard dwg đủ thông tin cho liên kết sử dùng doubler plate.
Vì liên kết loại này rất phổ biến, dự án nào cũng có thành ra đã được chứng minh bằng thực tiễn, ae cứ lấy mà phang không gì phải xoắn.

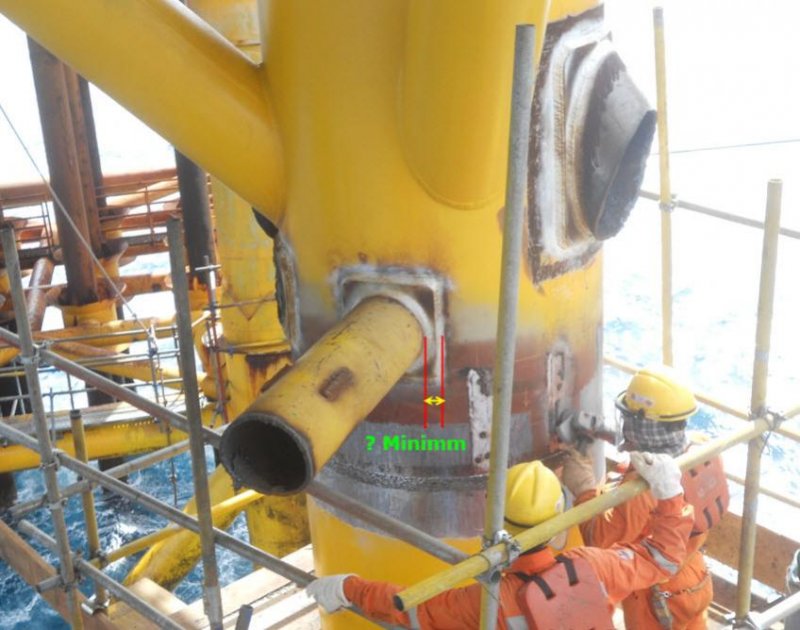

Đính kèm là dự án mình đang tham gia:
