Lắp đặt anode bán khuyên ?

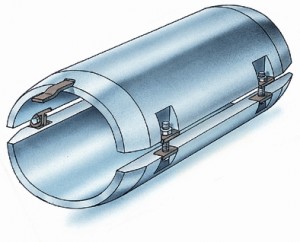

Em xin chào các tiền bối ạ, các anh cho e hỏi là khi thi công tuyến ống người ta lắp đặt Anode (anode bán khuyên cho tuyến ống có bọc gia tải) như thế nào ? Với cả trên mỗi Anode bán khuyên có 1 chi tiết gọi là cáp liên kết (chốt liên kết), vậy công dụng của cáp liên kết đó là gì ạ ? Em cảm ơn các tiền bối rất nhiều ạ.



Công dụng của cáp liên kết là để nối (hàn) vào vỏ thép của đường ống (pipeline). Khi đó sự ăn mòn điện hóa mới có thể xảy ra trong môi trường nước biển.



cảm ơn anh ạ, mà giải thích luôn giúp e khi thi công người ta lắp đặt anode như thế nào ko ạ ?



Theo như bạn nói thì đường ống có bọc gia tải (lớp beton), như vậy việc gắn anode này phải được thực hiện trước khi bọc beton. Công việc này sẽ được thực hiện tại nhà máy bọc ống. Sau khi các ống thép được coating các lớp epoxy xong, người ta sẽ gắn anode tại vị trí đã xác định trước và sau đó bọc beton.



Em có chút thắc mắc là: Tuyến ống của em đang tính toán chống ăn mòn là tuyến ống ngoài khơi, khi thi công sẽ sử dụng tàu rải ống chuyên dụng. Vậy nếu mà lắp đặt anode trước khi bọc bê tông gia tải thì có gây khó khăn gì ko anh nhỉ ? (Em cứ tưởng người ta lắp đặt anode ngay trên tàu rải ống cơ!)



Lớp Beton bọc ống sẽ bằng đường kính ngoài của anode. Do vậy không ảnh hưởng gì khi rải ống ngoài khơi (ống đi qua tensioner, stinger).

Đối với Flexible pipeline, umbilical thì nhà thầu thi công lắp đặt ngoài biển sẽ gắn anode khi thi công trên biển.

Đối với ống không có lớp bọc beton (Tie-in spool...) khi chế tạo, sửa chữa tại field thì nhà thầu sẽ mài lớp epoxy trên ống đi, sau đó hàn anode vào.



Em cảm ơn anh rất nhiều ạ.



Mà a ơi a cho em hỏi câu nữa ạ, Cái cáp liên kết đó đc làm từ cùng 1 kim loại với anode ạ hay là kim loại khác hả a? Em cảm ơn Bác nhiều.



MÌnh có hỏi 1 tiền bối và đã được trả lời như sau: " Anode bán khuyên BA được sử dụng cho những ống có bọc bên ngoài (composite hoặc concrete) sẽ có chiều cao bằng chiều dày lớp bọc để dễ thi công. Nếu là bê tông thì trước khi đi bọc, sẽ đặt BA ở giữa ống và bọc bê tông ở 2 bên, còn với composite thì sẽ đặt anode ở điểm đầu ống cạnh mối hàn. Còn chốt liên kết có nhiệm vụ truyền electeron từ cực dương sang cực âm"



Vì pipeline bằng thép nên muốn hàn chốt liên kết được thì chốt phải được làm bằng thép. Còn cáp liên kết (dùng cho umbilical, flex. pipeline) thì được làm bằng hợp kim đồng và được bắt bu lông tại mặt bích nối (flange).
