Joint strength UC và Joint UC check

Dear ACE,
Trong phân tích các bài toán thiết kế công trình biển dạng WHP nói riêng. Cán bộ thiết kế ngoài việc quan tâm tới phản ứng của phần tử kết cấu (member UC), còn cần phải quan tâm tới khả năng làm việc tại nút kết cấu (Joint UC).
Trong phân tích khả năng làm việc của Joint bằng Sacs, kết quả Joint Can Summary tìm được, có hai giá trị cần quan sát/tìm hiểu:
1/ Joint UC
2/ Strength UC
- Đối với giá trị trong cột (1) - Joint UC, giá trị này phải nhỏ 1 thì nút đó mới đảm bảo khả năng làm việc bình thường theo tiêu chuẩn tính toán quy định (đặc biệt là API)
- Đối với giá trị trong cột (2) - Strength UC, giá trị này có thể không cần thiết phải nhỏ hơn 1 thì nút mới được coi là làm việc trong giới hạn an toàn. nếu diện thuộc một số trường hợp:
a/ Đối với những nút liên kết chính (Primary joint) có giá trị kiểm tra khả năng làm việc của joint theo API ERATTA 3 lớn hơn 1 (strength UC>1), nhưng giá trị kiểm tra khả năng làm việc của joint theo API erratta 1 hoặc những phiên bản cũ hơn <1.
AE có thể làm việc với client để xem xét việc cho pass hay không khả năng làm việc tại vị trí nút đó. Quyết định cuối cùng là ở client.
b/ Nếu là nút thứ yếu (secondary joint) thì có thể không cần quan tâm tới giá trị Strength UC, như trong API RP-2A WSD, Section 4.2.3 & C4.2.3
Nếu nút đang xét không thuộc các trường hợp trên, AE bắt đầu nghiên cứu cách tăng cứng cục bộ cho nút này, ví dụ: Internal Ring, Ring...
Xem thêm:
1/ http://offshore.vn/threads/4022?nternal-Ring-Hinh-anh-thuc-te&highlight=internal+ring
2/ http://offshore.vn/threads/1546?iem...can-amp-doubler-plate&highlight=internal+ring
=======================
1/ Nút được gọi là nút chính (Primary joint) là nút mà tại đó, nếu mất liên kết nút này, kết cấu cũng đồng thời mất khả năng làm việc.
2/ Nút được gọi là nút phụ (Secondary joint) là nút mà tại đó, nếu mất liên kết này, kết cấu vẫn có thể làm việc.

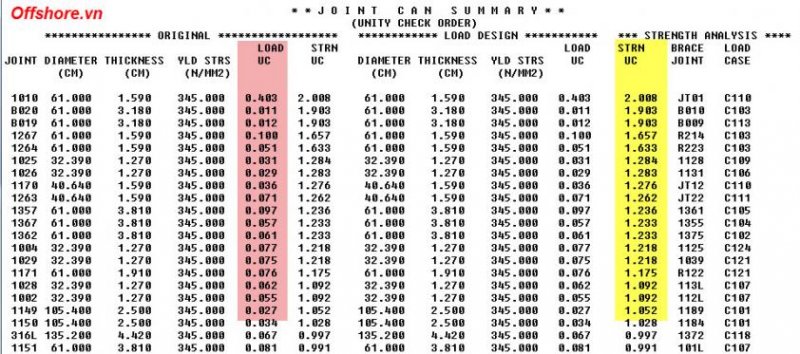

Hình ảnh minh họa: Kết quả kiểm tra khả năng làm việc tại nút trong phân tích của SACS.

​

=======================
Mời ACE am hiểu về vấn đề, xin chia sẽ một vài ý kiến về sự đúng đắn của thông tin.
Trân trọng!



Trong bất cứ trường hợp hay bài toán nào, vị trí giao nhau giữa các thanh brace thuộc frame đều là primary joint.
Những câu chữ và từ dùng để diễn tả/định nghĩa về primary hay secondary joint rất rõ ràng.
Sau đây là một số ví dụ:
1/ Primary joint:
- Nút liên kết giữa ống chính và thanh nhánh
- Nút liên kết giữa ống chính và thanh chéo
- Nút liên kết giữa thanh nhánh và thanh chéo
- Nút liên kết giữa thanh nhánh và thanh nhánh
- Nút liên kết giữa thanh chéo và thanh chéo
............
2/ Secondary joint:
- Nút liên kết giữa cọc và ống chính (phần tử wish bone)
- Nút liên kết giữa conductor và frame (phần tử wish bone)
- Nút liên kết giữa member là secondary (như là các thanh support đỡ plate trên topside)
.............
