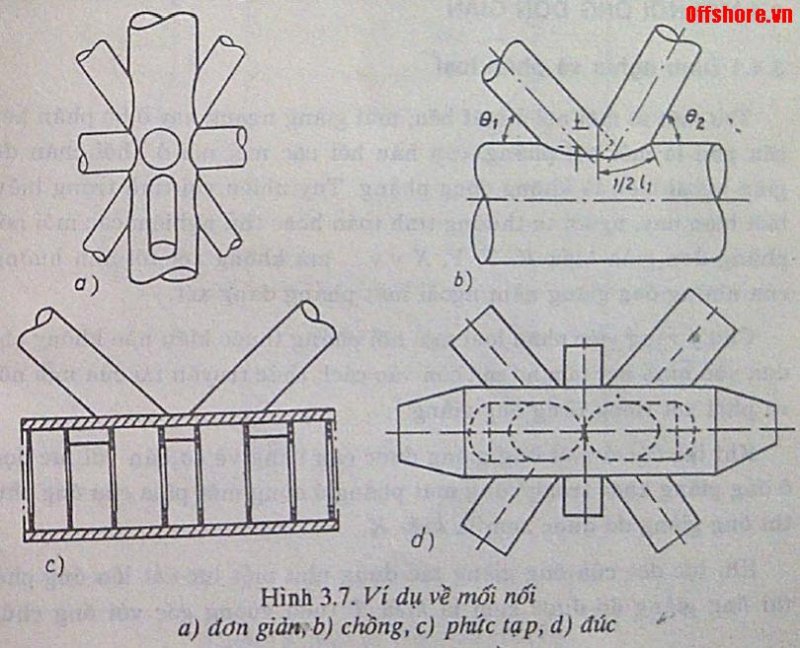

Ống là phần tử kết cấu thích hợp nhất cho các giàn ngoài biển. do hệ số cản thấp nên tải trọng sóng gây ra trên các phần tử ống là tương đối nhỏ Do tính chất hình học có mặt cắt tròn nên phần tử ống có ứng suất tập trung nhỏ nhất, chịu xoắn và ổn định tốt nhất, đặc biệt tiết diện tròn cho phép kết cấu không nhạy cảm với tải trọng hướng ngang. Điều này rất có ý nghĩa trong môi trường biển vì sóng có thể tác động từ mọi phía. Tuy nhiên các liên kêt vá mối nối trên giàn ngoài biển thường là mối hàn nên sự không liên tục về hình học ở đó sẽ làm ứng suất ở vùng giao tuyến tăng lên rất cao. Hình dạng và kích thước của mối nối ống thay đổi tùy theo kết cấu và vị trí của nó trên kết cấu. mối nối ống thường gồm một ống chủ và các ống giằng. ống chủ thường có đường kính lớn hơn và liên tục ở chỗ nối, còn các ống giằng có đường kính nhỏ hơn được hàn vào ống chủ, có các loại cơ bản sau: Các mối nối đơn giản Các mối nối chồng Các mối nối phức tạp Các mối nối bằng thép đúc Ba loại sau còn được gọi là các mối nối khỏe: Mối nối đơn giản: thường gồm các ống nằm trong một hay nhiêu mặt phẳng, các ống giằng hàn chồng chân lên nhau và không có biện pháp gia cường Mối nối chồng: gồm các ống giằng được hàn chồng chân lên nhau ở chỗ nối vào ống chủ. Như vậy một phần tải trọng được truyền qua mối hàn chung, kết quả là giảm được lực cắt đột ngột lên thành ống chủ và giảm độ oval của ống chủ. Mối nối phức tạp: gồm các mối nối có gia cường bên trong hoặc bên ngoài, có vữa nhồi và có hình học hay cách thức truyền tải phức tạp Mối nối thép đúc: được gia cường bằng công nghệ đúc. Nó có một số ưu điểm so với mối hàn thông thường vì có thể tạo được hình dạng tối ứu để giảm ứng suất tập trung, đặc biệt là phần chuyển tiếp giữa ống chủ và ống giằng, tránh được các mối hàn ở vùng có ứng suất tập trung cao Đúc mối nối là công nghệ thích hợp cho sản xuất với số lượng nhiều hoặc hàng loạt. Nhưng ngay cả khi xây dựng giàn đơn chiếc, đúc có thể vẫn là một giải pháp tốt cho những mối nối có hình học phức tạp và độ dày thành ống quá lớn Hình 1: Các loại Nút (joint) điển hình kết cấu CTB
Người ta thường phân thành liên kết nút dạng chữ T, Y, K, X.... Admin cho em hỏi định nghĩa của các liên kết này với ạ.
Việc phân loại mối nối phẳng thuộc dạng nào không chỉ dựa vào hình học của nó mà còn vào cách thức truyền tải của mối nối. Dạng K: Khi lực dọc ở một ống giằng được cân bằng về cơ bản với lực dọc ở ống giằng khác trong cùng một mặt phẳng ở cùng một phía với ống chủ thì ống giằng đó được xem là dạng chữ K Dạng T: Khi lực dọc của ống giằng tác dụng như một lực cắt lên ống chủ thì ống giằng đó được xem là kiểu T. Dạng X: Trong các mối nối kiểu X, các ống giằng ở hai phía ống chủ có lực dọc bằng nhau và ngược dấu. trường hợp đặc biệt, khi hai ống giằng vuông góc với ống chủ, ta có kiểu chữ thập. Dạng Y: Một ống giằng được nối theo kiểu K-T là ống giằng mà một phần lực dọc được cân bằng với lực dọc ở ống giằng khác, như kiểu liên kết chữ K và phần còn lại có tác dụng như lực cắt lên ống chủ.
Việc phân chia các loại nối này còn có thể theo công thức tính. Các pro biết có thể share cho ae học hỏi tý nhỉ?
Thật sự là chưa rõ cách phân loại nút theo công thức là như thế nào? Bạn hesodong biết cho AE mở rộng tầm mắt đi.
