Dear ACE, Trong quá trình tính toán thiết kế khối chân đế giàn khoan cố định CTB dạng Jacket, ở một số bài toán người ta kiểm tra được cường độ hay cấu tạo tại một số nút chính không đảm bảo (strength UC joint>1). Nhưng xét thấy không cần thay đổi tiết diện tại vị trí nút đó, vì ảnh hưởng tới nhiều yếu tố như tiến độ, vật tư và các bài toán khác... Các nút này chỉ có thể ảnh hưởng trong một số giai đoạn thì công nhất định như load-out, transport, lifting... mà không ảnh hưởng trong quá trình khai thác cùa giàn. Người ta nghĩ ra một cách gia cường/ tăng cứng cho vị trí joint đó bằng thiết bị Internal ring mà các bạn có thể xem ở hình ảnh sau đây: Hình 1: Internal Ring Phương thức: người ta hàn gắn vào trong lòng ống tại vị trí joint thiết kế những đường kính ống nhỏ hơn cộng với stiffener qua đó giúp phần tăng cứng và gia cường nút thiết kế. Ưu điểm: 1/ Tiết kiệm vật liệu vì không phải tăng tiết diện ống để đảm bảo khả năng chịu lực tại nút fail 2/ Tiết kiệm thời gian và tiến độ dự án 3/ Giảm tiết diện ống chính qua đó giảm các tác động môi trường vào kết cấu. .... Nhược điểm: 1/ Thi công khá khó khăn, khi công nhân phải thao tác lắp đặt trong lòng ống với không gian hạn chế ...

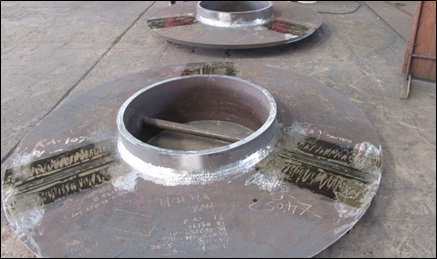

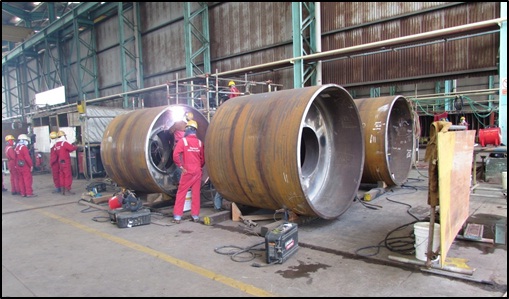

Phần việc thi công của thiế bị này đơn giản hơn nhiều so với các hạng mục khác không khó khăn như admin đã chú thích ở trên. Hình 1: Cắt plate làm internal ring Hình 2: Thi công internal ring
