HIỂU RÕ HƠN VỀ CUM PLEM/PLET , KHÁC NHAU GIỮA PLEM VÀ PLET

Kính gửi các anh em
Em đang dính vào hai em PLEM - PLET này mà chưa có lối thoát
Anh em có tài liệu nào giúp em với
Đại loại định nghĩa của hai cái này
Sự khác nhau là gì??

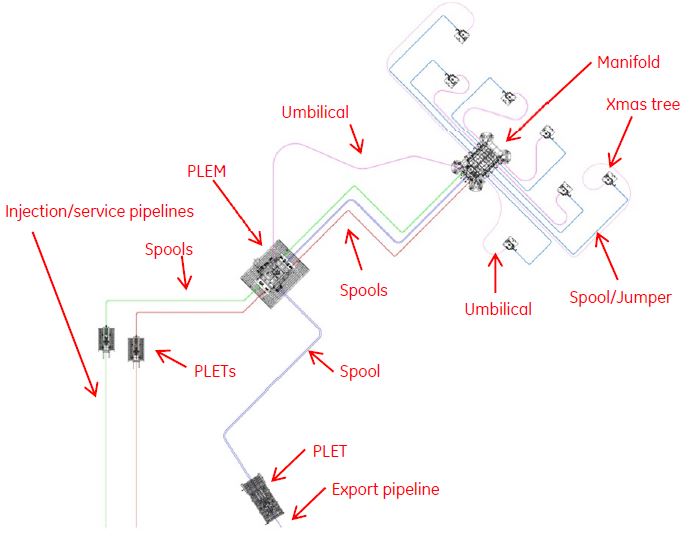

Tất cả các giếng qua X trees và spool nối về PLEM. Từ PLEM lại phân phối qua nhiều đường, mỗi đường có một PLET được nối với PLEM qua một Jumper spool.
Vì vậy PLEM bạn sẽ thấy có nhiều flow lines ra vào còn PLET chỉ có 1 đường vào và 1 đường ra.

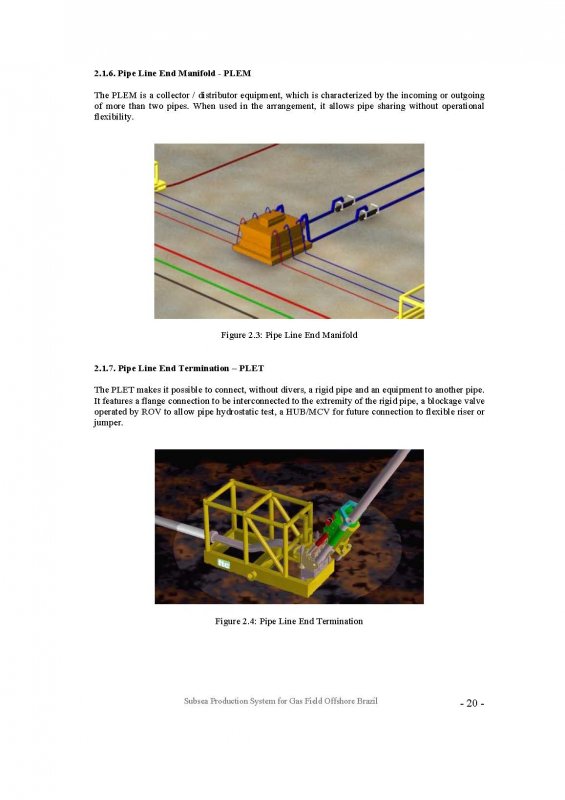

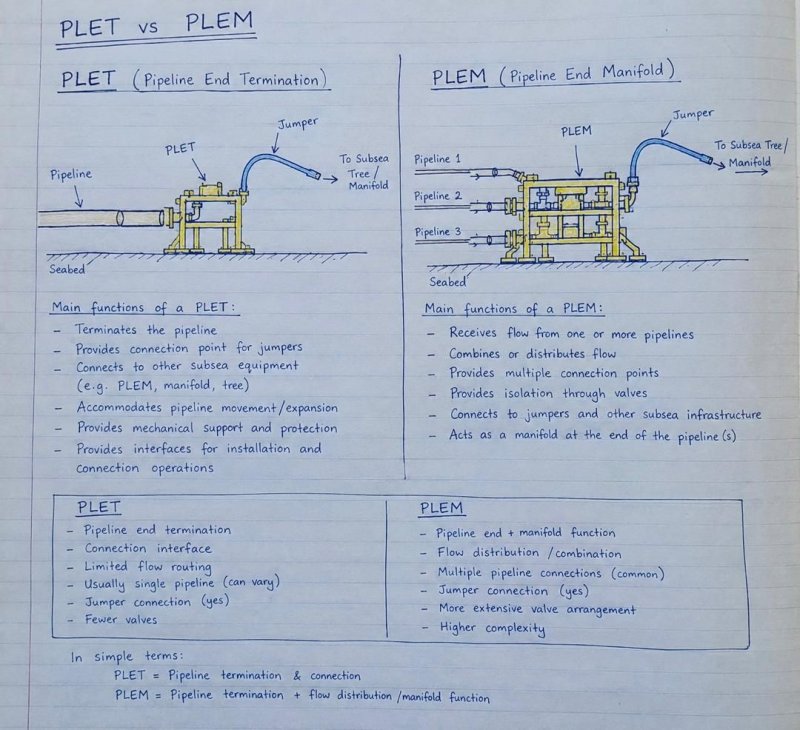

Tham khảo thêm định nghĩa và flow chart trong ảnh đính kèm.
Chúc vui



Cảm ơn Bác adata.
Đa tạ nhiều ạ



Các anh cho em hỏi tiêu chuẩn để thiết kế kết cấu của cái này là gì ạ



Refer to Codes for structure in the list:
http://offshore.vn/threads/codes-for-subsea-system-design.9400/
