Hỏi về chân giàn Jack-up

Xin chào tất cả các anh chị và các bạn!
Mình tên là Nguyễn Văn Phú, sinh viên năm 4 trường ĐH Dầu Khí Việt Nam ở TP. Bà Rịa.
Mình đang làm một đề tài nghiên cứu về chân giàn Jack-up, và mình có một câu hỏi muốn được các anh chị và các bạn giải đáp, đó là: "Các chi tiết cấu thành nên chân giàn Jack-up bên trong là rỗng hay đặc?" (tức nó có hình dạng trụ rỗng hay đặc?)
Nếu anh chị và các bạn có tài liệu gì liên quan đến chân giàn Jack-up thì chia sẻ cho mình qua email "phunv02@pvu.edu.vn".
Mình xin cảm ơn!



Sơ bộ về Jackup unit có hai kiểu cơ bản:
1.The Independent-Leg Type Jackup

2.The Mat Type Jackup

Về chân giàn tự nâng (leg) cũng có 2 kiểu cơ bản:
1.Cylindrical legs:chân kiểu trụ rỗng

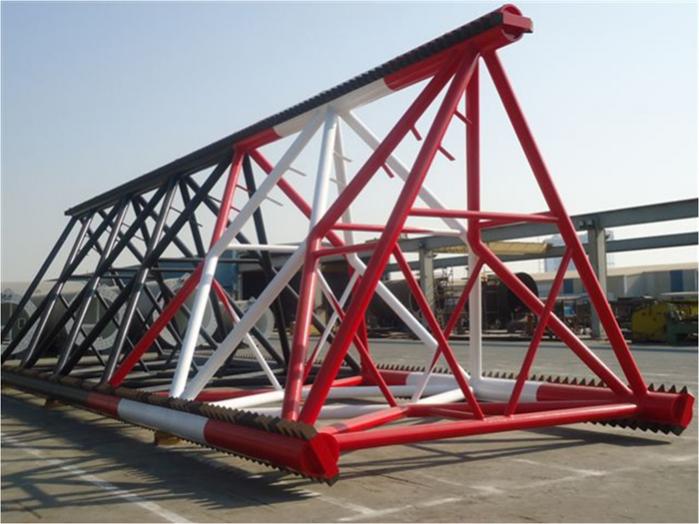

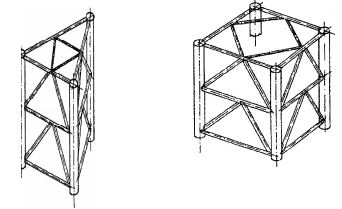

2.Trussed legs:chân dạng khung không gian được cấu thành từ các thanh chủ (chord), thanh ngang (horizontal) và thanh chéo (diagonal)

Tài liệu về giàn tự nâng (jackup) thì có khá nhiều trên mạng bạn có thể tự tìm được. Tiêu chuẩn thiết kế hiện nay có hai bộ hay sử dụng của ABS và DNV.
Tham khảo thêm từ các topic của diễn đàn với từ khóa "Jackup" nhé.



Xin chào ACE, cho mình hỏi outtrigger bottom của chân giàn tự nâng nằm ở vị trí nào vậy? Cám ơn



Chào anh cho em hỏi khi mình model để tính gió leg kiểu khung giàn tam giác thì mình lấy bao nhiêu % diện tích thực của nó vậy, em đọc trong abs thấy không quy định , em cảm ơn anh nhiều,
chúc anh một ngày tốt lành



Có thể tính tải trọng gió cho chân JU dạng khung giàn tam giác bằng cách tính tải trọng cho từng phần tử riêng lẻ rồi tổng hợp lại. Các hệ số hình dáng (Cs), hệ số chiều cao (Ch) đều được quy định trong ABS MODU rule (part3/chapter1/section3/1.3.2).
