Hướng dẫn xem kết quả UC (members and Pile) trong SACS

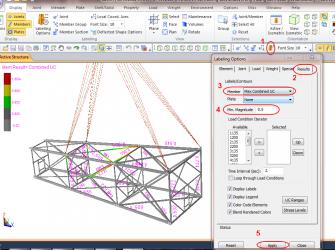

Để xem kết quả UC trong sacs 5.6, bạn đọc thao tác theo hướng dẫn chi tiết ở hình dưới đây:

​

Trong đó:
1. Chọn biểu tượng "labeling"
2. Chọn Tab "Results"
3. Chọn option "Maximum" UC
4. Chọn Giá trị giới hạn min cần xem (giá trị hiển thị sẽ lớn hơn con số nhập ở ô này)
5. Chọn Tab "Apply" để xem kết quả
===================================

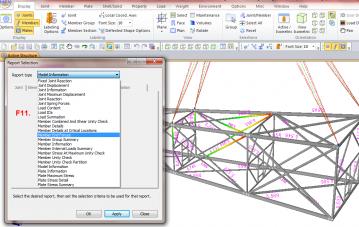

Ngoài ra để xem các kết quả khác trong psvdb*, bạn đọc có thể nhấn phím tắt F11 để lựa chọn.
Hình ảnh dưới là ví dụ minh họa cách xem "member end force"

​

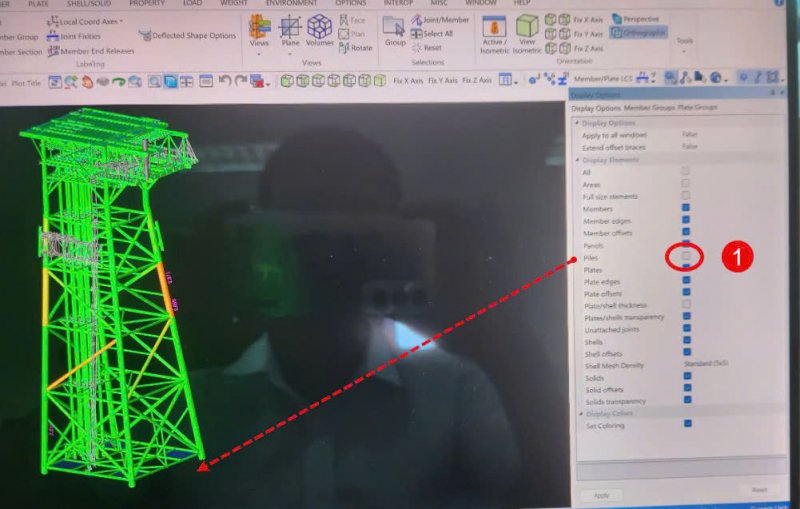

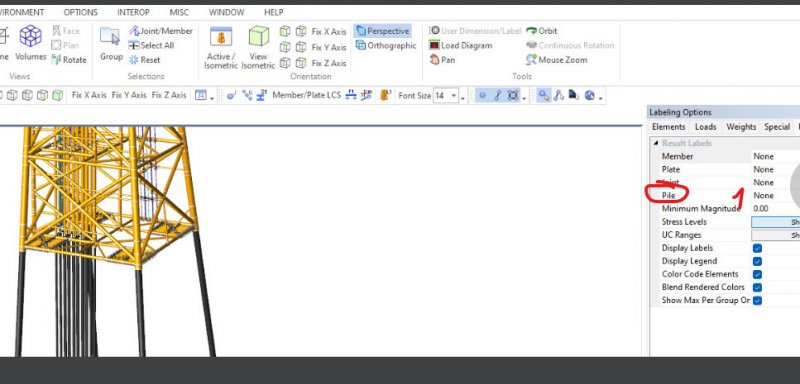

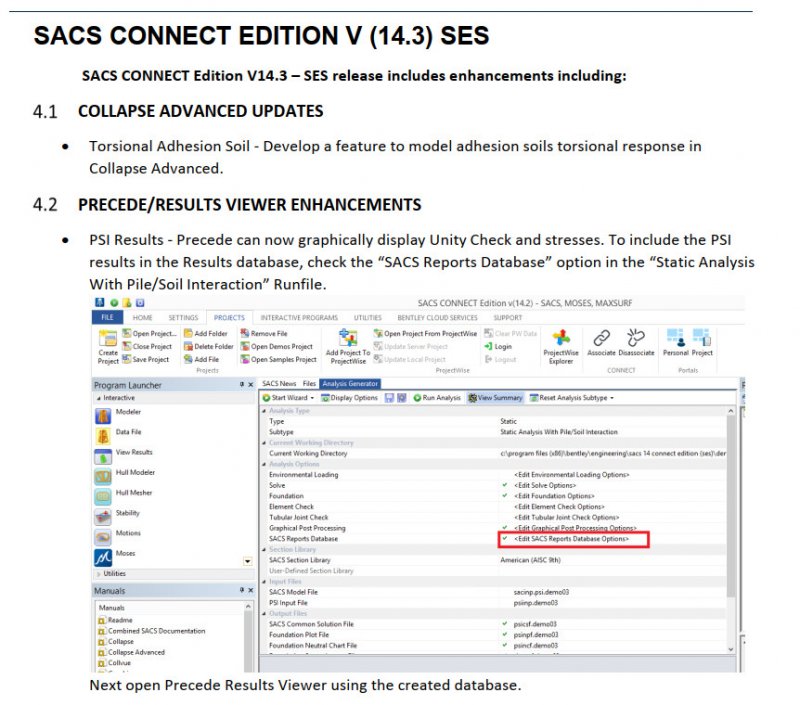

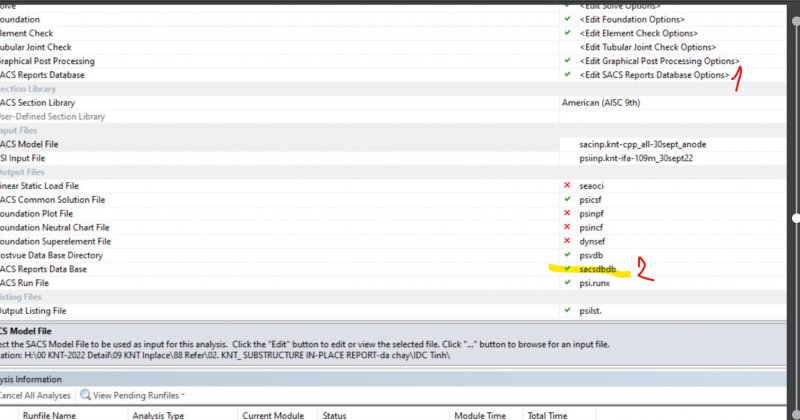

Từ sacs V16.0, phần mềm có hỗ trợ xem UC cho cọc bằng các hướng dẫn dưới đây

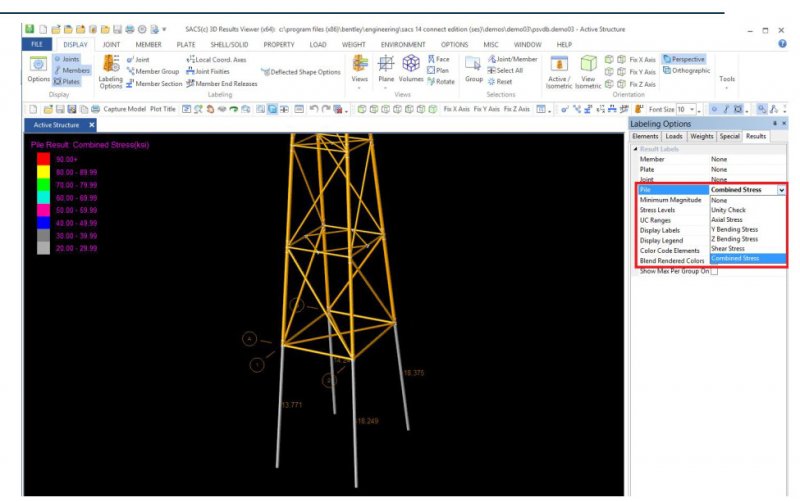

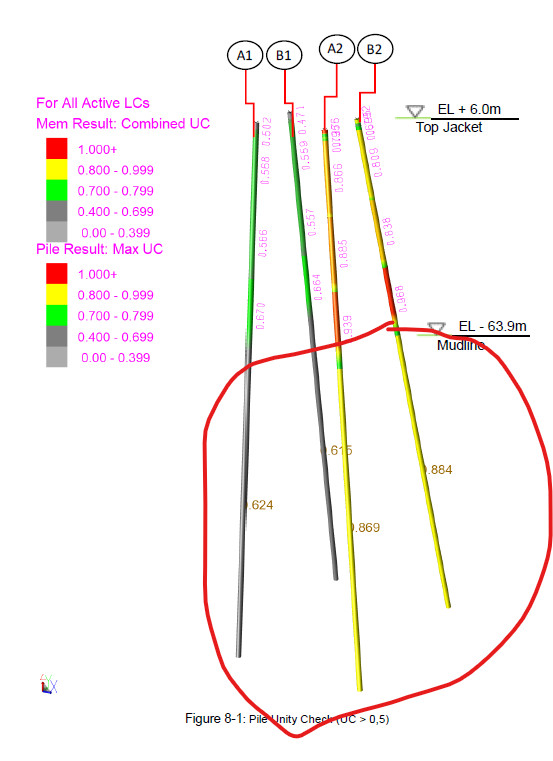

Pile UC Plots
