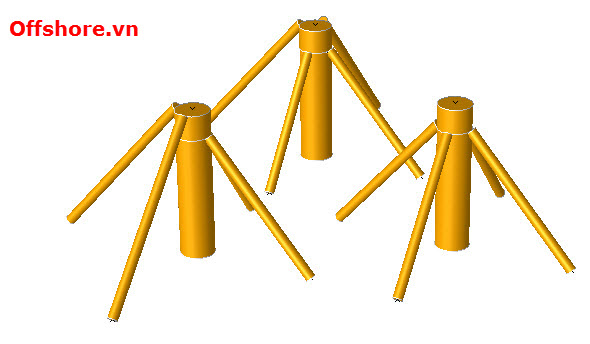

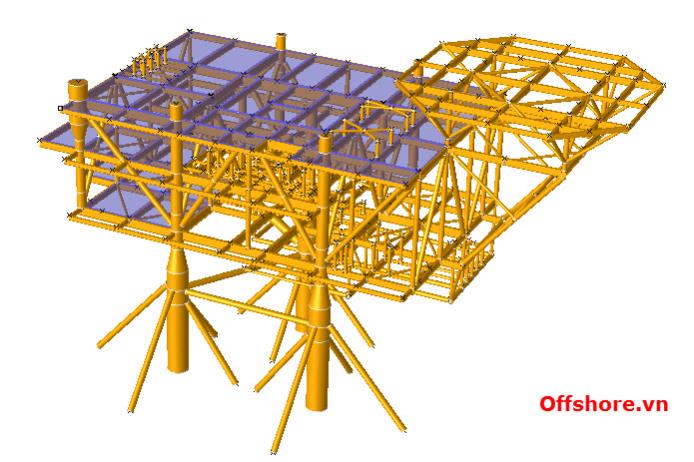

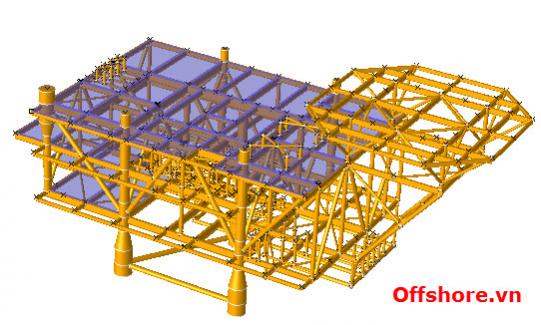

Dear ACE, Đối với phần mềm Sacs, tuy việc modeling không được mượt như các phần mềm khác nhưng bù lại nó có một vài tính năng khá dị, combination hai modeling sacs riêng biệt thành một file hoàn chỉnh là một ví dụ. Phạm vị áp dụng: Trong phân tích tính toán giàn loại WHP, thường người ta chia ra làm hai lãnh vực Topside and Jacket (có thể sẽ do hai nhà thầu Engineering độc lập tác chiến). Đối với những kết cấu đó sẽ có tương ứng có các bài toán phân tích. Tuy nhiên khi thực hiện các bài toán như fatigue, seismic, in-place… nhất định phải có cả hai loại kết cấu này trong một mô hình Tiếp tục modeling jacket vào trong model topside hoặc ngược lại? Làm thế nào để copy chúng từ hai mô hình riêng biệt thành một mô hình hoàn chỉnh? Topic này sẽ hướng dẫn ACE cách combination chúng lại bằng một tool đơn giản trong Sacs. (chi tiết xem hình đính kèm) Ví dụ áp dụng: hoàn toàn tương tự chúng ta cũng có thể làm thế với bài toán transportation, khi mà modeling luôn luôn thay đổi còn seafastening thì ít hơn, mỗi lần lên Rev, chỉ cần combi chúng lại với nhau sẽ tiếp kiệm được cho ACE một chút thời gian modeling cái hệ thống support seafastening vào trong Sacs. (tách seafastening ra thành một file độc lập) Hình 1: Mô hình Seafastening Hình 2: Mô hình Topside Hình 3: Hướng dẫn combination Hình 4: Kết quả
Em cũng vừa học dc cách ghép mô hình này, các bước như anh hoangtu nói, chú ý thêm các nút liên kết 2 phần phải trùng nhau, các nút còn lại của 2 phần thì phải khác nhau, hôm trc em mắc phải lỗi này, loay hoay sửa cả buổi!

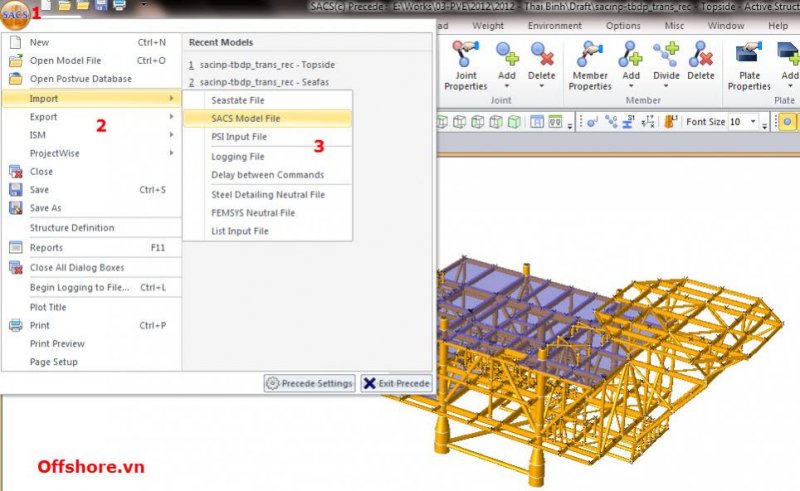

Bằng cách combination này ACE cũng có thể kiểm tra và xem được modeling của Pile hay Conductor phía dưới mudline (dưới đất), bằng cách chọn seastate file ở bước 3 (Hình 3: Hướng dẫn combination bước 1)==> chọn file PSI===> kết quả. Video hướng dẫn vẽ model trong sacs cho người mới bắt đầu: Modelling Sacs 01 Modelling (youtube.com)
Có khuyến cáo nào trong việc ghép 2 model này hay không ? Ví dụ mình có 2 cái sàn của topside, giờ muốn ghép lại với nhau mà giờ giả sử gặp những điểm sau : - Tên section trùng nhau nhưng mà section thì khác nhau. - Tọa độ các điểm nút có được xem xét đến trong việc ghép 2 model này hay không ? - Tên nút trùng thì xảy ra hiện tượng gì ? Bài viết bên trên chỉ nói là ghép như thế nào nhưng chưa thấy đề cập đến thủ thuật ghép nên cũng khá khó hiểu. MOng được chỉ giáo thêm.
Mình nghĩ là bạn đã biết, cũng xin trả lời bạn luôn để AE khác biết thêm thông tin về tiện ích modeling trong Sacs bằng cách trả lời nhanh những câu hỏi của bạn: 1, Tên section trùng nhau, mà section thì khác nhau ==> phải đổi một trong hai tên section ở hai object mà bạn muốn combination. 2, Tất nhiên tọa độ các joint đều phải được kể đến khi ghép như điều mà bạ danquang90 đã noted ở trên 3, Khi tên nút trùng nhau, mô hình sau khi combination sẽ dính những nút đó lại với nhau tạo ra một hình dạng khá dị (không đúng), đó là lý do bạn cần phải chắc chắn rằng tên các joint ở hai object trước khi combination phải khác nhau.
