Crane Boom Rest

DocCoCauBai · 10/3/14

Dear AE,
Hiện em đang làm cái cột chống đỡ cho Cần cẩu (crane) trên topside khi nó không làm việc, tên là Crane Boom Rest,
ACE đã làm có kinh nghiệm xin advise giúp em một số kích thước đã được mark trên ảnh đính kèm giúp (có trích dẫn tài liệu tham khảo thì càng tốt)
Các số này mà lấy không cẩn thận là Main Boom của cẩu không hạ vào được cái trụ mà em đang thiết kế.
Cảm ơn các bác.

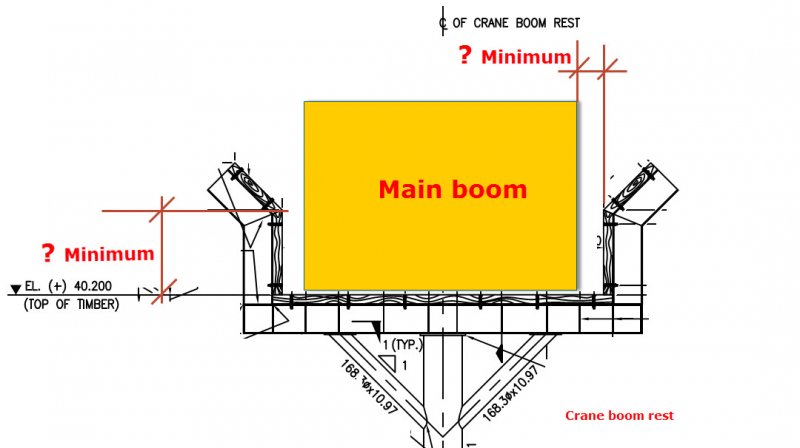

Hình 1: Crane Boom Rest - Kích thước nào cho em

kaka36 · 11/3/14

ban thu tim trong API 12C coi co khong? chuc ban may man

DocCoCauBai · 11/3/14

Rất tiếc là API 2C nó chỉ mention tới cái Cẩu (Crane) chứ không đã động gì tới crane boom rest.
Hỏi mấy ông bạn bên Mechanical discipline thì nói là chỉ cần khoảng hở tối thiểu 100mm và chiều cao bằng 1/3 tiết diện mặt cắt của main boom tại vị trí gác lên boom rest là được.
Hỏi thêm sách hay tiêu chuẩn nào đề cập thì chịu.
Refer các dự án cũ cho em nó vậy.

hoangtu · 13/3/14

Crane boom rest - Hình ảnh thực tế

Không giúp được man nhiều, nhưng có 02 cái hình show để man và ACE quan tâm có cái nhìn cơ bản về kết cấu mang tên: "Crane boom rest" - đây là kết cấu dùng để đỡ cần cẩu trên topside khi nó ngừng hoạt động.

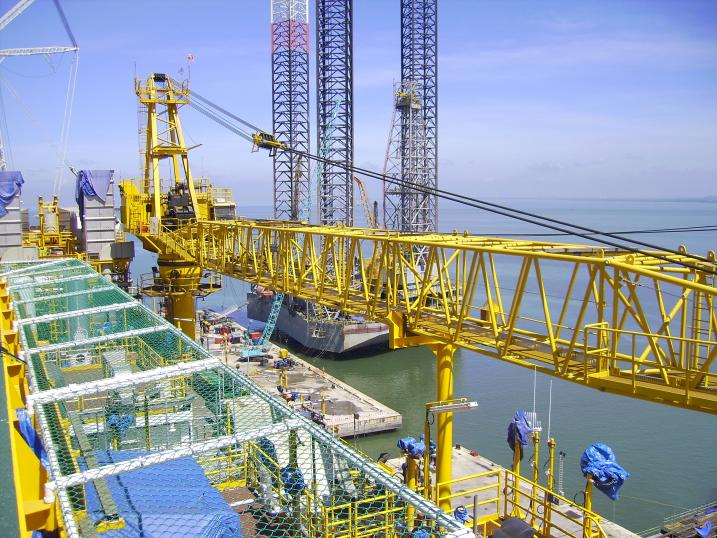

Hình 1: Tổng quan về Crane và Crane boom rest

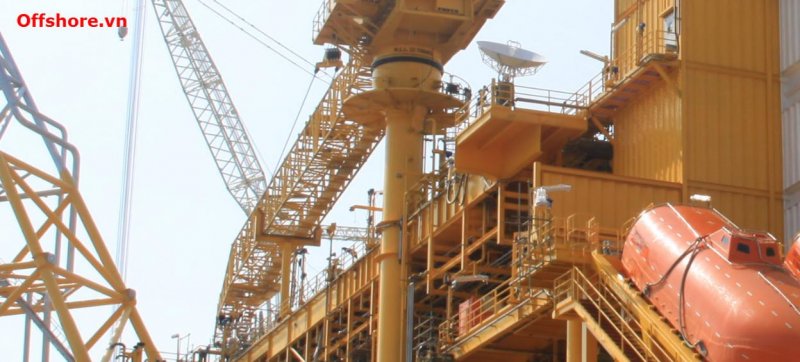

Hình 2: Chi tiết Crane boom rest

piping · 16/3/14

Trong tieu chuan Total co de cap den cai nay, minh khong lam ve ket cau nhung cung xin trich trong tieu chuan cua Total de bac tham khao. Cai nay nam trong muc GS EP STR 003 cua Total Specification.

-6.1.5 Boom rest.
The boom rest shall be designed and supplied by the topsides fabrication Contractor. The
Vendor/Manufacturer responsible for the crane must specify the placement instructions
(distance to the centreline of the crane), the dimensions of the plan of support, the loads to be taken out, and the damping devices.The boom rest shall be designed not only for the “Out of Service” conditions but also for the sea transportation conditions. Special attention shall be taken for fatigue analysis during transport and for compatibility of crane boom stiffness and boom rest stiffness.
If “W” is the width of the boom, the boom rest cradle shall have a top width of 2 times “W” and the bottom part shall be slightly longer than “W”. Wooden protection on all parts which could be in contact with the boom shall be provided. In order to avoid any clash with surrounding structures when approaching the boom to boom rest, a free area shall be provided around the boom rest cradle (1.5m on both side) and above.

Xin loi, toi khong go duoc tieng viet vi may tinh o ct khong cai phan mem go tieng Viet. Neu bac can toan bo muc nay cua Total Spec. thi PM cho toi, toi se gui cho bac.
