Em chào cả nhà. Em đang loay hoay xác định chiều dài làm việc của thanh làm việc ngoài mặt phẳng. Theo em hiểu thì chiều dài làm việc là khoảng cách giữa hai điểm cố kết. Đó là 2 điểm mà sẽ ngăn cản chuyển vị trong hay ngoài mặt phẳng. Như hình em đính kèm bài này thì em gặp khó trong việc xác định chiều dài làm việc ngoài mặt phẳng của thanh 1,2,3. Với thanh chéo nối 2 diaphragm mà lại quy tụ tại điểm nối giữa thanh chính và các thanh ngang thì em nhìn ra ngay điểm mà nó ngăn cản chuyển vị ngoài mặt phẳng nhưng với thanh 3 thanh trong hình thì hơi khó xác định. Bác nào có kinh nghiệm vụ này giúp em với ạ. Xin đa tạ.

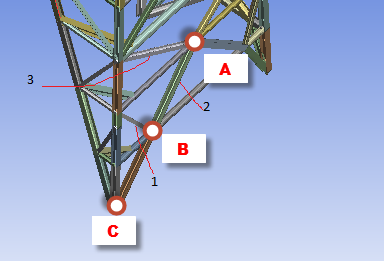

1/Thanh số 1 và thanh số 3 thì chiều dài làm việc trong và ngoài mặt phẳng là như nhau và bằng đúng chiều dài của thành đó. 2/Thanh số 2 hơi khác chút, chiều dài làm việc trong mặt phẳng lấy bằng đoạn AB, chiều dài làm việc ngoài mặt phẳng bằng đoạn AC. chi tiết xem hình dưới đây và tham khảo link. http://offshore.vn/threads/hoi-ve-effective-length-lz-ly-lz-trong-sacs.6340/
Cảm ơn bác #DocCoCauBai. Nhưng thanh số 1 và thanh số 3 thì em nghĩ thế này, bác xem có đúng không. Nếu xét uốn trong mặt phẳng thì không nói nhưng ngoài mặt phẳng tại nút A và nút B bác đánh tên trên hình thì tại đó ngoài mặt phẳng không ngăn cản được chuyển vị nên em vẫn băn khoan chưa thỏa mãn. Bác có thể giải thích tại sao chiều dài làm việc ngoài mặt lại bằng luôn chiều dài làm việc trong mặt phẳng không ạ ? (Hay do kinh nghiệm bác thường làm phải không ạ)
Cách lấy chiều dài làm việc trong và ngoài mặt phẳng theo tiêu chuẩn có hướng dẫn cụ thể rõ ràng như link mình đã gửi, không phải theo kinh nghiệm nhé. Kinh nghiệm chẳng qua là người ta làm nhiều, nhìn vào là biết setup chiều dài làm việc như thế nào thôi. Đối với thanh 1 và thanh 3, chiều dài làm việc trong và ngoài mặt phẳng bằng nhau là vì dù xét trong hay ngoài mặt phẳng, điểm cứng tuyệt đối (hay điểm ngăn cản chuyển vị) là điểm đầu và cuối của đoạn thẳng đó, bạn để ý thấy trong suốt chiều dài xét của thanh số 1 và thanh số 3, không có thêm nút nào được tao ra.
