Bơm trám xi măng cọc (Grout Pile)

Dear ACE,
Bơm trám xi măng (vữa) vào khoảng hở giữa cọc và ống chính nhằm mục đích liên kết hai phần tử này với nhau, qua đó đảm bảo sự truyền lực tuyệt đối của giàn qua cọc vào nền đất.
Topic mong muốn ACE chia sẽ hình ảnh và kinh nghiệm về thiết kế cũng như thi công hạng mục này bao gồm:
1/ Phương pháp thiết kế và tính toán grout (vữa)
2/ Hình ảnh thực tế hệ thống bơm trám vữa
3/ Hình ảnh thực tế thiết bị Packer (thiết bị bằng cao su, hình đính kèm)

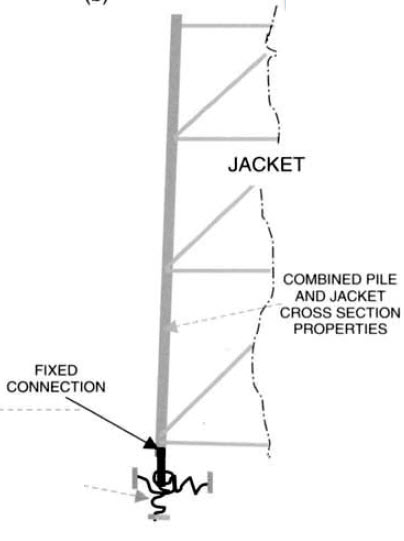

4/ Trong phân tích đóng cọc bằng phần mềm Grlweap/ hoặc các phân tích bằng Sacs ở các analysis liên quan như In-place, Seismic, Fatigue... người ta không kể tới ảnh của grout?



Tìm được mấy dòng viêt về vấn đề liên quan, post để anh em quan tâm có thêm thông tin.
IV.6. Bơm trám xi măng
IV.6.1. Chuẩn bị
+ Xe trộn, máy bơm dung dịch xi măng, vòi cao su chịu áp lực, đầu nối nhanh...đều được chuẩn bị sẵn sàng hoạt động tốt.
+ Trước khi bơm trám, các đường ống được thử ép nước bằng cách lắp ống
bơm nước vào đường ống bơm trám. Nếu sau khi bơm thấy nước trào trên miệng
ống chính có nghĩa Paker đã kín. Nếu sau khi bơm không thấy nước trào trên miệng ống chính có nghĩa Paker đã bị hở, cần áp dụng biện pháp bơm tạo nút
IV.6.2. Thi công bơm trám
+ Có 3 vùng cần bơm trám xi măng là vùng gia cố trong đất nền, vùng giữa cọc và ống chính và vùng trong lòng cọc. Với chân đế Pearl chỉ bơm trám vùng giữa cọc và ống chính, phần dung dịch trám xi măng này đóng vai trò lớp keo
truyền lực từ chân đế sang cọc.
+ Dung dịch trám xi măng được trộn trong máy trộn có tỷ trọng 1.8-1.9 và bơm chuyển qua ống cao su chịu áp lực bằng máy bơm ∏A-320 vào các đường
ống bơm trám xi măng đã được lắp đặt sẵn trên chân đế đến các vùng bơm trám.
+ Do các đầu cọc đều nằm dưới cao trình mặt nước nên tại mỗi cao trình
tương ứng đầu cọc đã được hàn sẵn một ống dẫn nối vào ống chính. Khi thi công
bơm trám, ta sẽ sử dụng robot tự động ROV để quay phim tại những điểm này nếu quan sát thấy trám xi măng trào ra ngoài những ống này đạt tỷ trọng khoảng 1.3-1.4 thì dừng lại
