Đồ án tốt nghiệp khoá 53 . Công trình ven bờ. Mong mọi người giúp đỡ

ngduong90_a3 · 11/10/12

Chào mọi người. Mình là sinh viên K53 công trình biển, mình đang nhận đồ án tốt nghiệp về cảng tên đề tài : THIẾT KẾ BÊN CĂN CỨ ĐÓNG MỚI, SỬA CHỮA JACKET TRỌNG LƯỢNG P TẤN BẰNG PHƯƠNG PHÁP THI CÔNG KÉO TRƯỢT HOẶC BẰNG XE TRAILER ( vì mình vẫn chưa chính thức chọn nhưng 90 % là kéo trượt) nhưng ko có tài liệu mong anh em trên diễn đàn giúp đỡ chia sẻ tài liệu giúp mình hoàn thành đồ án tốt nghiệp. Mình chân thành cảm ơn. Thanks you

luuguxd · 11/10/12

mình thấy đề tài này cũng truyền thống đấy chứ , các khóa thấy các a đều làm về các đề tài kiểu này mà.

ngduong90_a3 · 11/10/12

bạn có tài liệu ko cho mình xin. thanks bạn nhiều

hoangtu · 11/10/12

Chú chọn thiết kế cảng có Skid - way (đường trượt) cho nó hoành, loại này thường áp dụng để load-out những giàn có khối lượng lớn và siêu lớn. chứ trailer thì phình phường quá.
Tài liệu về cảng có Skid-way này khá nhiều, hiện ở hầu hết các căn cứ chế tạo ở Vũng tàu như bãi chế tạo PVMS và PTSC-MC, VSP... đã hoàn thành và sử dụng cảng dạng này. dưới đây là một số hình ảnh để chú tham khảo trước. (kết cấu bến này đủ sức load-out một giàn có trọng lượng khoảng ~10.000 MT, sức chịu tải của skid-way cỡ khoảng 150 tấn/m dài)

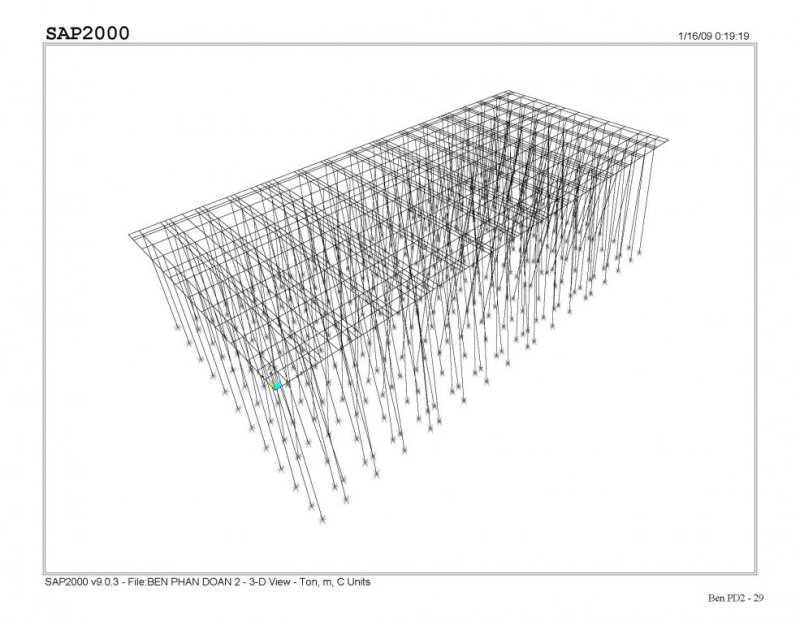

Hinh 1: Model 3D bến có skid-way

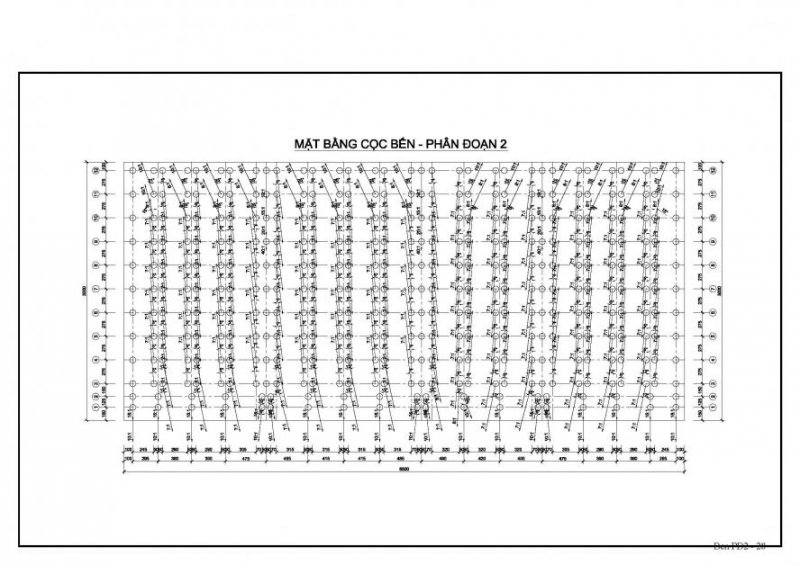

Hình 2: Model 2D bến có skid-way

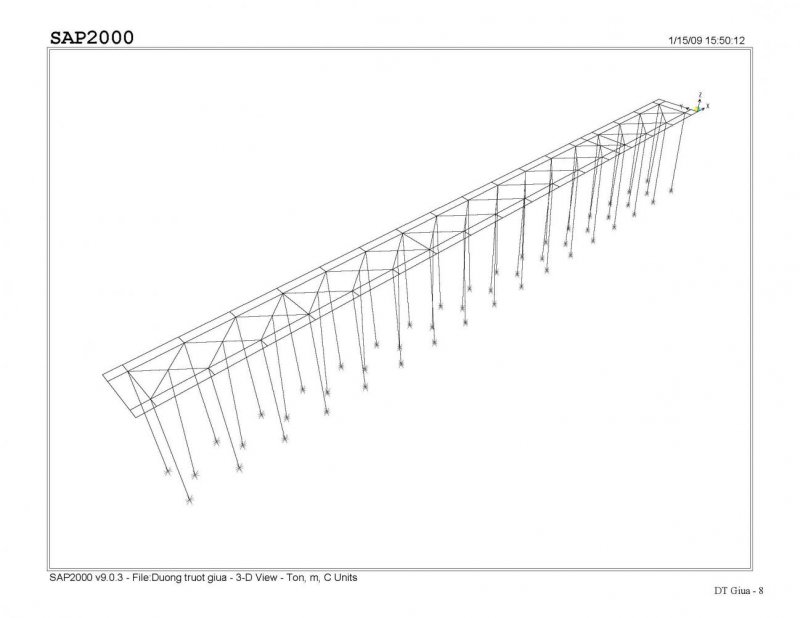

Hình 3: Model 3D skid-way

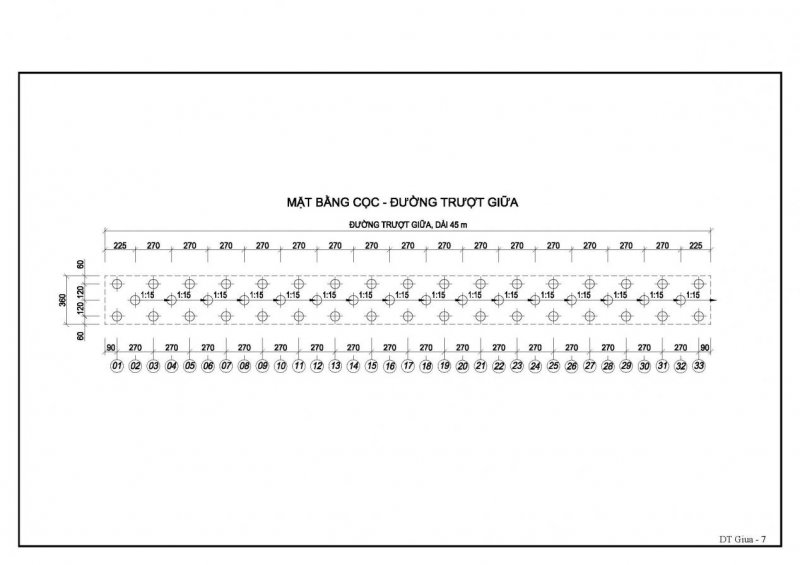

Hình 4: Model 2D skid-way

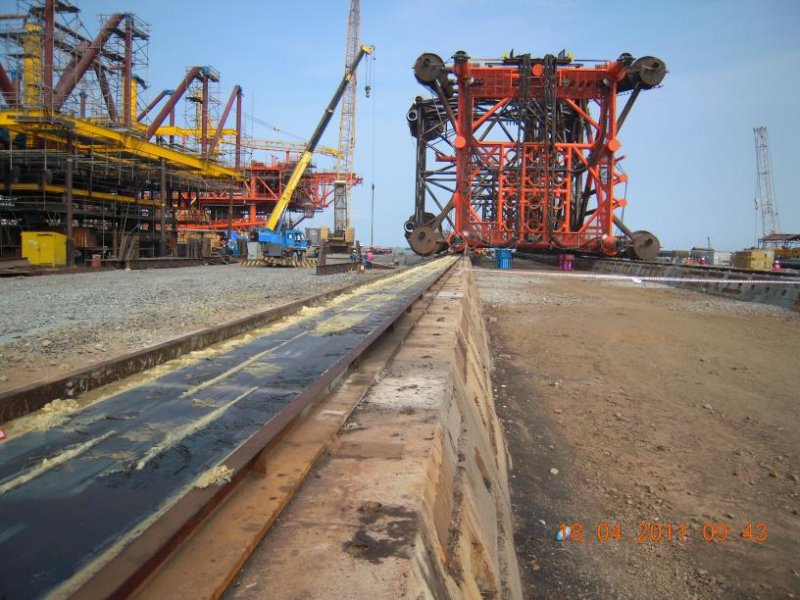

Hình 5: Hình ảnh thực tế skid-way

Hình 6: Mô hình khi khái thác (làm việc)

ngduong90_a3 · 14/10/12

Em cảm ơn anh. Anh có thể cho em xin file này được ko ạ ? Gmai của em ks.ngduong.ico@gmail.com. Thanks anh nhiều

hoangtu · 14/10/12

Vì lý do bảo mật, cũng như tính chất chuyên nghiệp về bản quyền soft file sẽ không được phép share ở đây.
Với các thông số về kích thước ở trên, thông tin là đủ để bạn hoàn toàn có thể modeling cho mình được mô hình trong Sap2000.
Hãy show ra những khó khăn để được tiếp tục hỗ trợ.
