Overlapping Joint Model in SACS

Chào các anh,
Hiện tại em đang gặp nút kết cấu Overlapping nhưng không biết cách model như thế nào trong phần mềm Sacs. Có anh nào từng gặp rồi chỉ em với.
Em cảm ơn nhiều.



Khi model overlapped joint nên model 1 điểm sau đó sử dụng "a negative gap " tương ứng với khoảng gap thực tế trong bản vẽ:

Khi check for overlapped joint thì trong file joint input cần chọn check brace on brace:


Thân ái!



cảm ơn anh nhiều. Nhưng em có thắc mắc như sau:

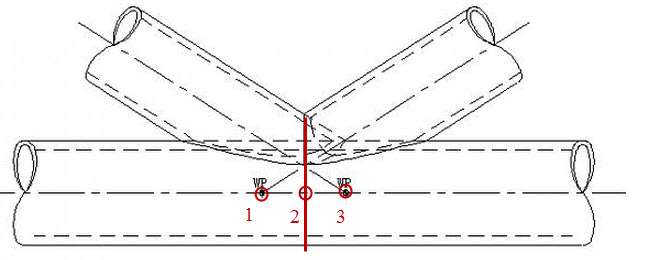

1. Model nút Overlapped là 1 điểm thì nên chọn điểm nào? (như hình vẽ)
2. Trong Model của em có nhiều loại nút Overlapped nên cũng có nhiều khoảng"Negative gap" khác nhau. Vậy làm sao để định nghĩa đúng khoảng Gap tương ứng với nút cần gán.

Em cảm ơn anh!



Hi Beer_man,
1. Cần xác định ống nhánh chính liên kết với chord, dựa vào chiều dày và đường kính của các ống nhánh tới chord nhé. Cái nào lớn hơn thì gọi là ống nhánh chính và sẽ được hàn trực tiếp vào chord. Các ống nhánh phụ thì sẽ refer đến ống đó. Còn 2 ống giống nhau thì chọn 1 trong 2.

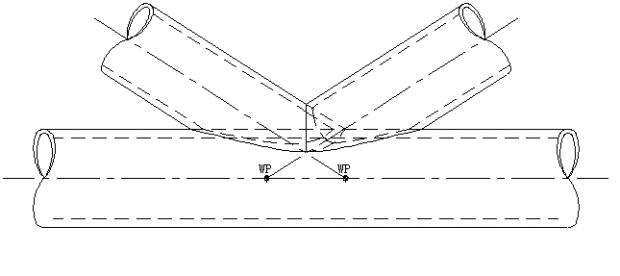

2. Em sử dụng manual joint design nhé. Tạo gap theo hình dưới tùy vào mỗi joint.
Anh không chèn hình được, trang này nó lỗi không insert image bằng file được.
p/s: click vào mục "Cảm ơn" ở dưới nếu em muốn nhé. Anh đang câu like. haha
Thân ái!



haha. cảm ơn anh. Em thử rồi có gì hỏi tiếp nhé.
P/s: e không thấy hình gì cả, chỉ thấy mỗi mục "Remove Your Cảm Ơn"



Hỏi câu nào dễ dễ thôi. Khó là "pó tay" nha%||:-{



Hi a RockStorm,
Em lại phải làm phiền anh đây ^^
Cái Overlapped Joint em làm được rồi nhưng sau khi Manual Design xong thì phần tử thanh bị Offset theo Global Coordinate.
Có cách nào chuyển cái Offset Member từ Global sang Local không anh?
Em cảm ơn anh nhiều nhiều :x



Hi Beer_man,
Em sử dụng chức năng "Convert selected offset to local coordinates" ở menu bar "member offset" em nhé.
Chức năng insert image bị lỗi không up được file nên anh không up hình lên đây được, em tự xử nhé.
Nhờ Admin xử giúp chức năng up hình bằng file với nhé để giải thích cho dễ hiểu.
Thân ái!



Hi a RS !

Theo như hình vẽ, thì ống nhánh bên trái là ống nhánh chính và ống nhánh bên phải sẽ được refer đến ống nhánh chính. Vậy thì trong model mình sẽ model nút này tại điểm số 3 như hình vẽ đúng không anh?

Còn ống nhánh bên phải sẽ Manual Design để đưa về đúng điểm Working Point trên bản vẽ.

Mong anh thông cảm vì hỏi nhiều và góp ý cho em ^^
Many thanks !



Hi Beer_man,

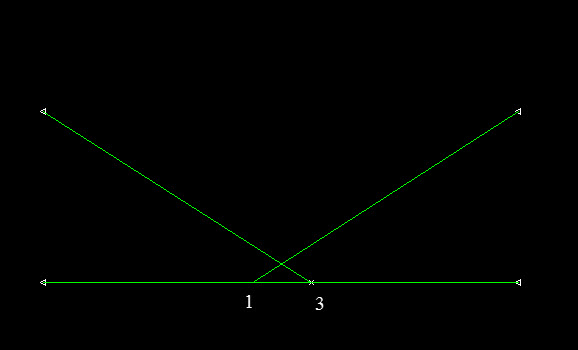

Hình SACS Model đẹp đấy! %-(
Em show 3D trong model xem có giống như bản vẽ không nhé. Nhìn vào hình thì theo anh sẽ chọn điểm 2 rồi offset thanh nhánh chính theo điểm 3 và thanh nhánh phụ được offset theo thanh nhanh chính về điểm 1.
