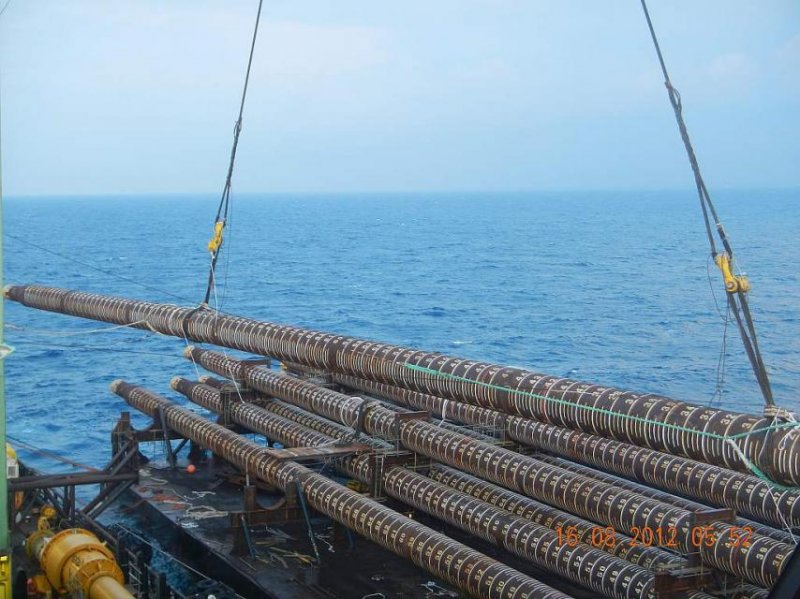

Một số hình ảnh về skirt pile installation

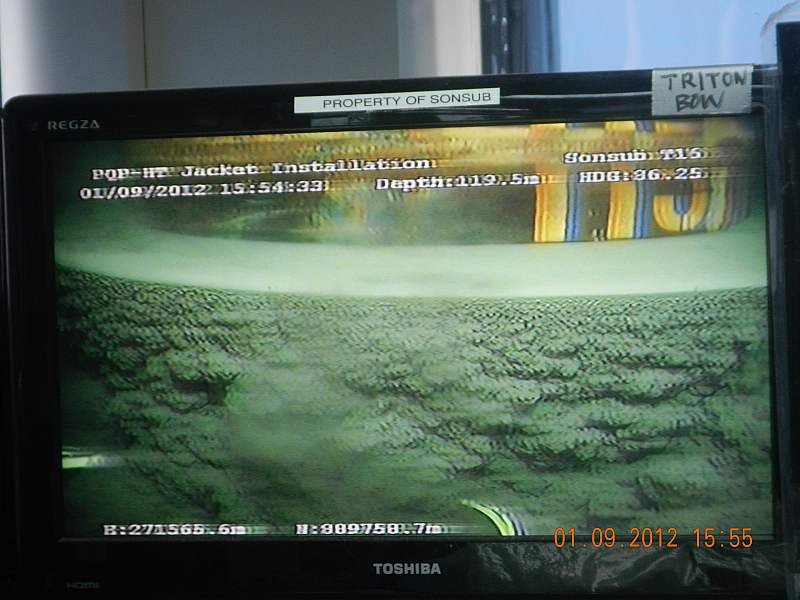

Vua roi minh han hanh co dip di thi cong lap dat PQP-HT jacket thuoc BD1 Project, cung co long ngong va take duoc mot vai hinh anh nhug cong viec thuc te ve jacket installation, xin duoc share cug AE de hieu hon ve cong tac lap dat ngoai bien. have fun!
Hình 1:

Hình 2:

Hình 3:

Hình 4:

Hình 5:

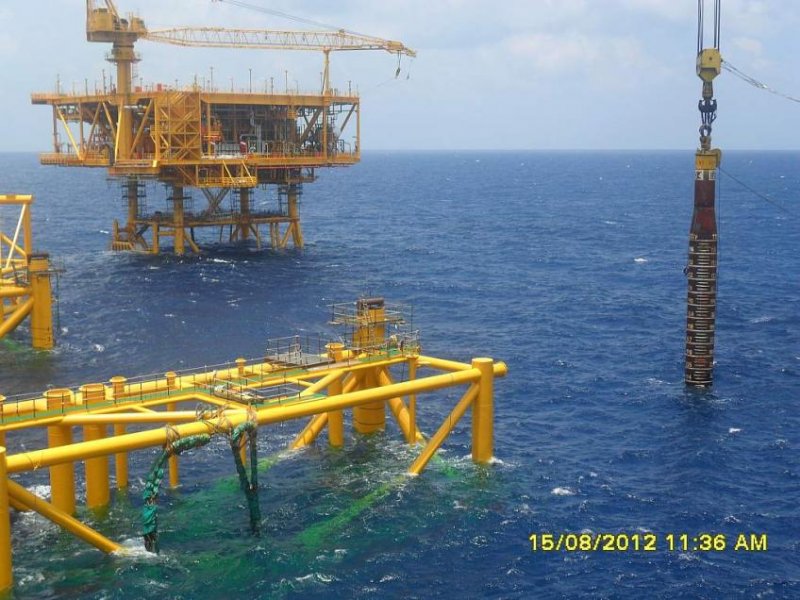

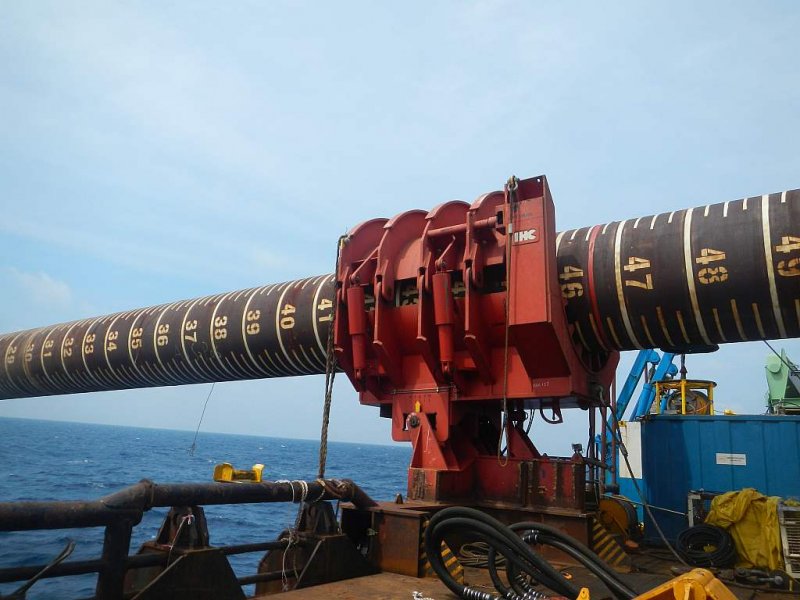

some pictures about skirt pile installation

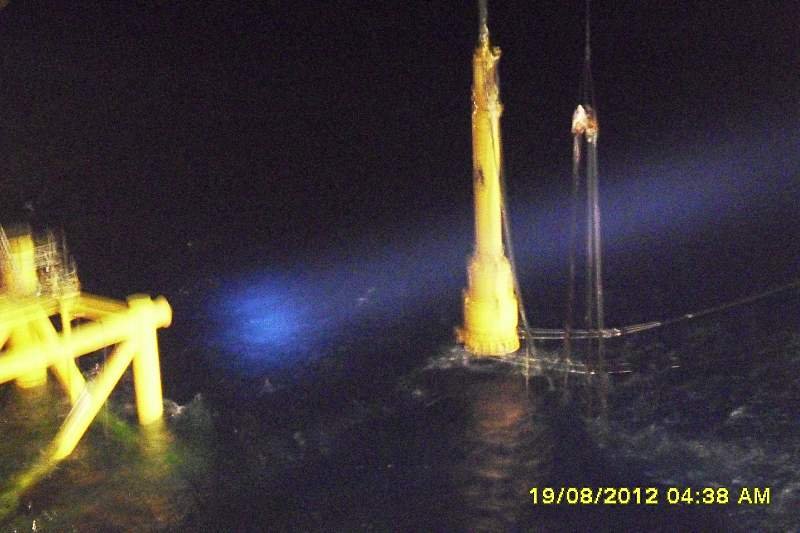

and more...........



Cảm ơn Mr Tien đã chia sẻ thông tin.

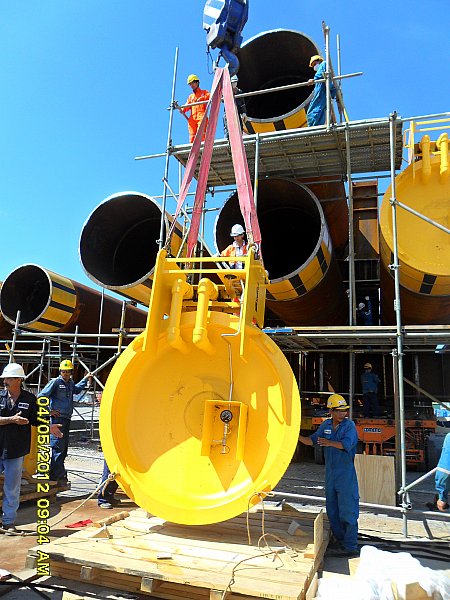

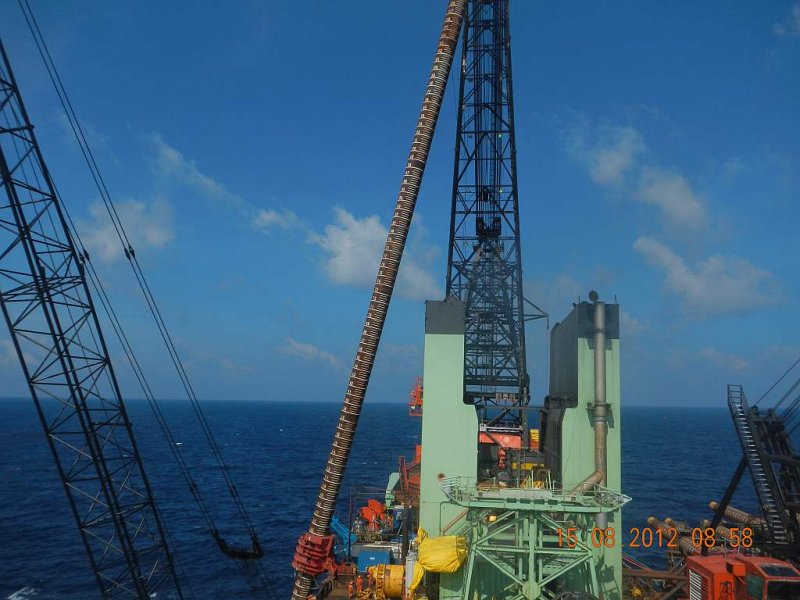

Theo các bro thì cái PILE LUG (chi tiết màu vàng lắp vào cuối cọc, ảnh thứ 2 từ trên xuống) có vai trò gì ở quá trình này?
have fun

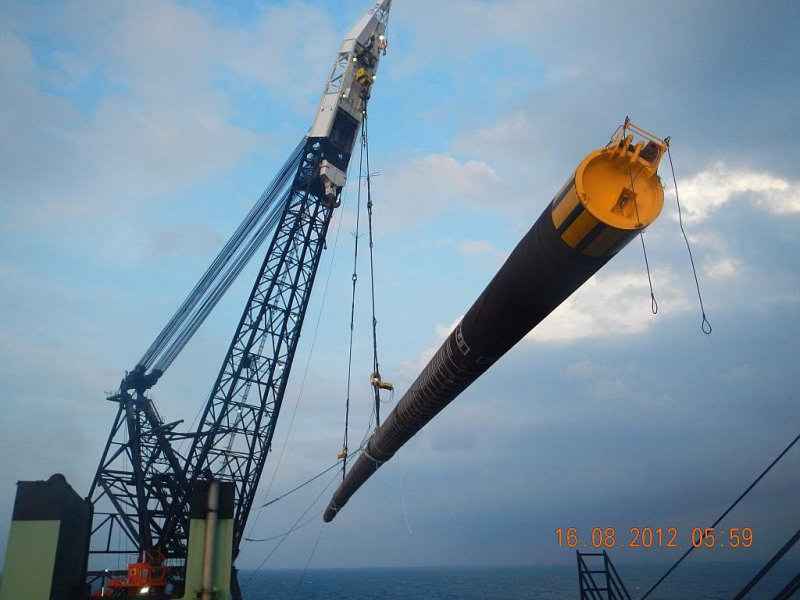

Theo như mình biết thì cái này nó làm tăng bouyancy force của pile khi xuống nước, cái này cực kì quan trọng trong quá trình pile upending, lực đẩy nổi sẽ làm giảm rotate velocity của pile ở giai đoạn seft upending của cọc để tránh va đập của cọc vào thành crane vessel



Quá chuẩn!. Ở vị trí cọc hợp với phương đứng từ 30deg trở lại khi đó Hook của cẩu kiểm soát rất ít và gần như cọc xoay tự do.



Mr Tiến cho hỏi: Cái PILE LUG đó được tháo ra như thế nào trong quá trình thi công???Nếu có hình ảnh thì post lên cho anh em tham khảo.
Thanks!



Hi ban KunKun,

Đầu tiên mình xin nói về cấu tạo của cái Pile Plug(hiểu nôm na là cái nút cho cọc vậy): Pile Plug là thiết bị được lắp vào đầu dưới của pile trước khi upending,có công năng như comment của mình ở trên( theo ý hiểu của mình) cấu tạo của gồm có sơ sơ thế này: brake jaw(tạm gọi má phanh), cơ cấu thủy lực bên trong để giúp đẩy brake jaw ra vào, có các valve để sau có thể flooding of water inside the Pile Plug.

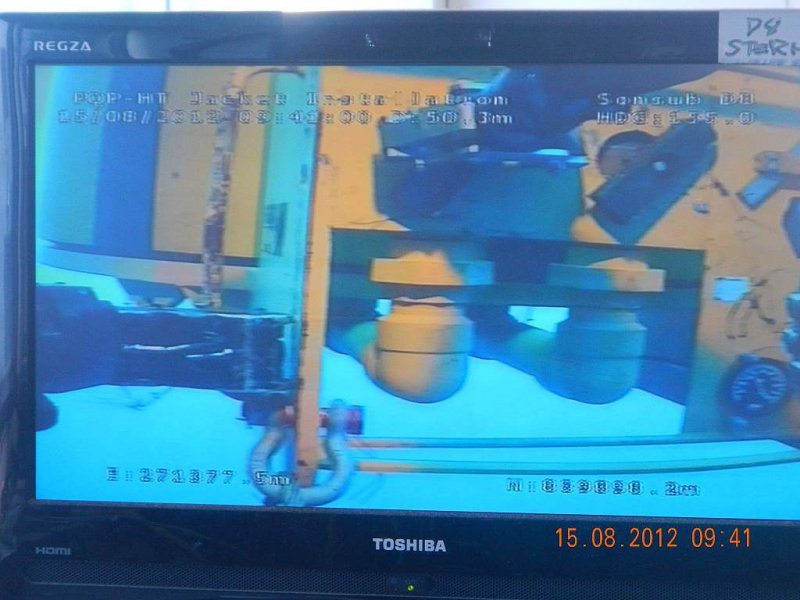

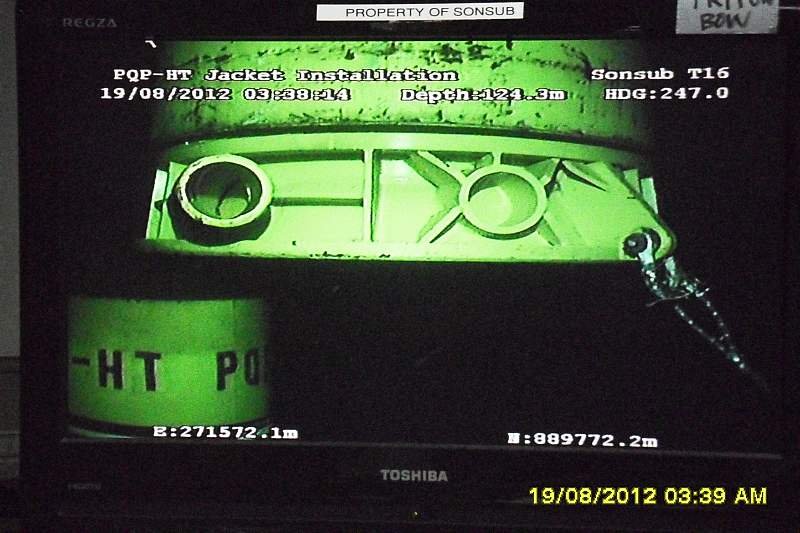

Khi pile ở vị trí vertical toàn bộ tải trọng được giữ bởi crane, lúc này bắt đầu tháo Pile Plug ra bẳng cách thu brake jaw vào nhờ cơ cấu thủy lực, đồng thời cho ROV xuống để open the valve như mình nói ở trên để flooding nước vào bên trong pile, khi mà trọng lượng nước vào bên trong đủ lớn để thắng được lực ma sát giữa Pile Plug và thành trong pile+ Lực đẩy nổi vào đáy Pile Plug thì Pile Plug sẽ tự động được release khỏi pile và được kéo lên nhờ rigging đã được gắn sẵn vào pile Plug trước đó.
Một vài hiểu biết chia sẻ cùng bạn. Moị người góp ý thêm nhé. Have Fun!
some pics. for your futher information.



Cám ơn chủ thớt đã chia sẽ những hình ảnh rất bổ ích để anh em văn phòng mở mang tầm mắt. Cheers!
